2021.07.06
同时为 4 款设备快充,雅晶源100W 氮化镓充电器震撼推出!

现在用户手里的电子设备越来越多,手里的‘原装充电器’的数量也越来越多。为了用户背包的减负,各大 3C 品牌纷纷在多口充电器市场发力,旨在用户可以出门带一个充电器解决所有设备的充电问题。

国民数码品牌 UGREEN 绿联同样应对这一场景推出了一款多口充电器,不仅如此,还将大功率与氮化镓结合,让充电器具备多口、大功率、体积小等特点,下面一起来看一下。

一、UGREEN 绿联 100W 氮化镓充电器介绍

1、产品开箱

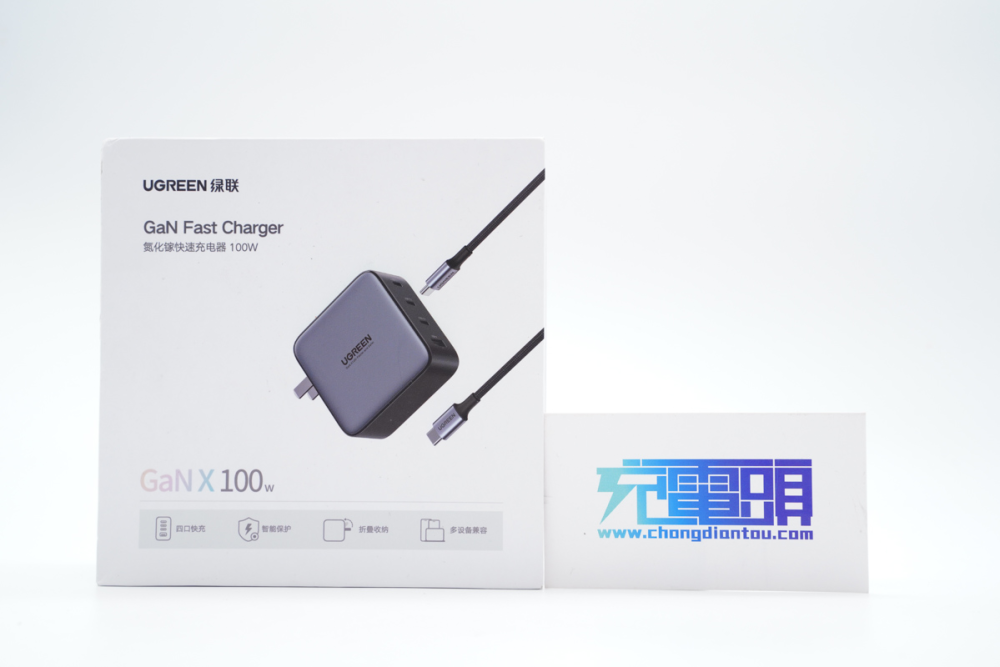

从包装盒的正面直接就可以看出充电器的外观,左上角是熟悉的‘UGREEN绿联’品牌 Logo,底部是这款产品的几大特点。

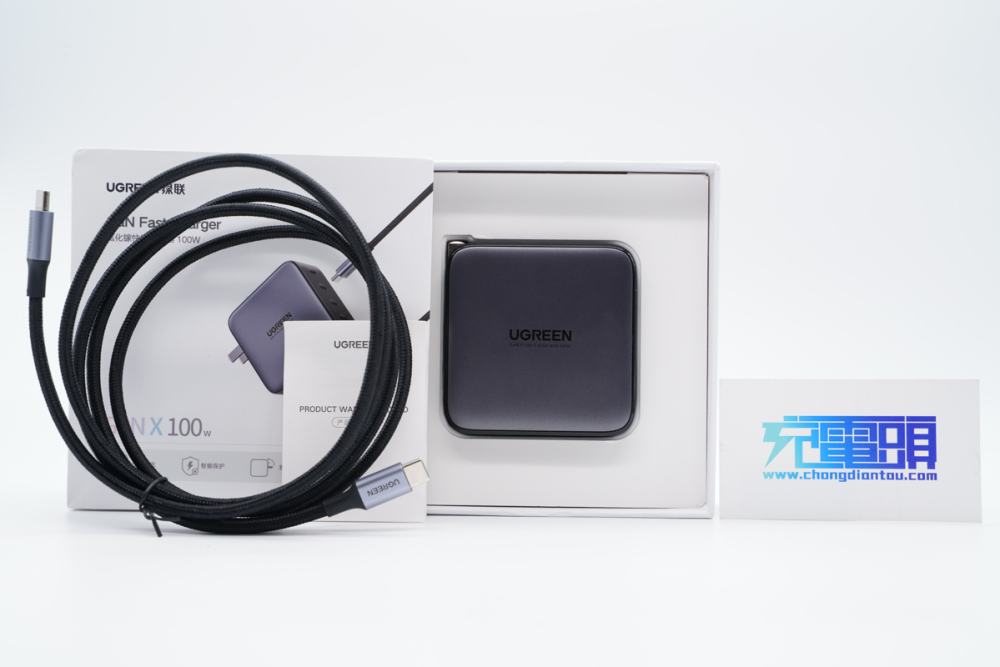

直接拆开包装盒,充电器被内纸胆固定在中间,除此之外还附带了一条线材以及使用说明书。

附带线材类型为 C to C,使用扎带束缚,防止线材散乱。

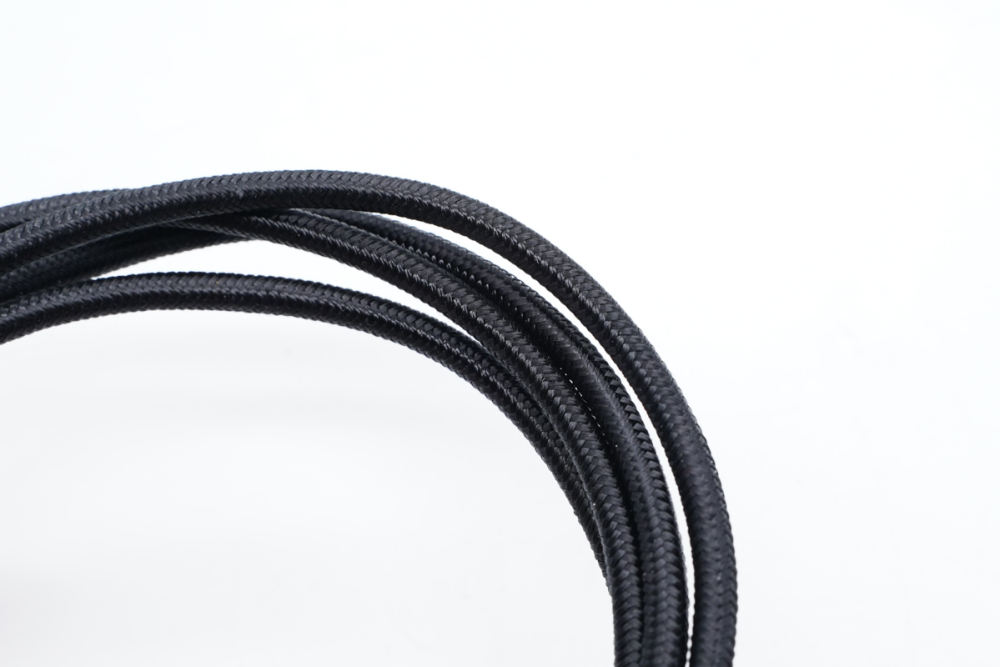

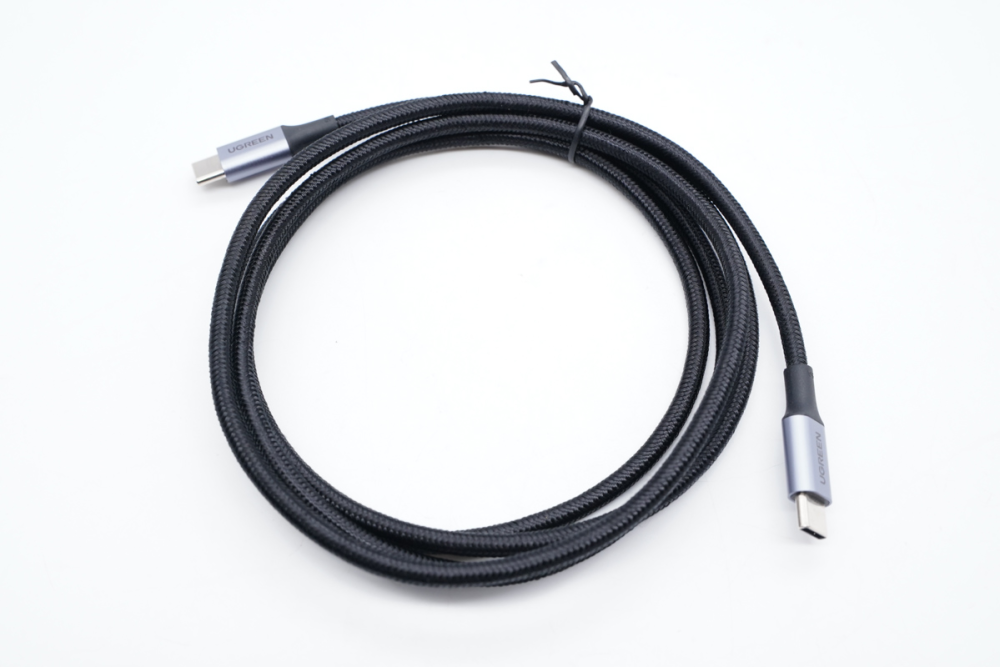

附带的线材线身为编织材质,在包装盒内附带编织线材并不多见,诚意十足。

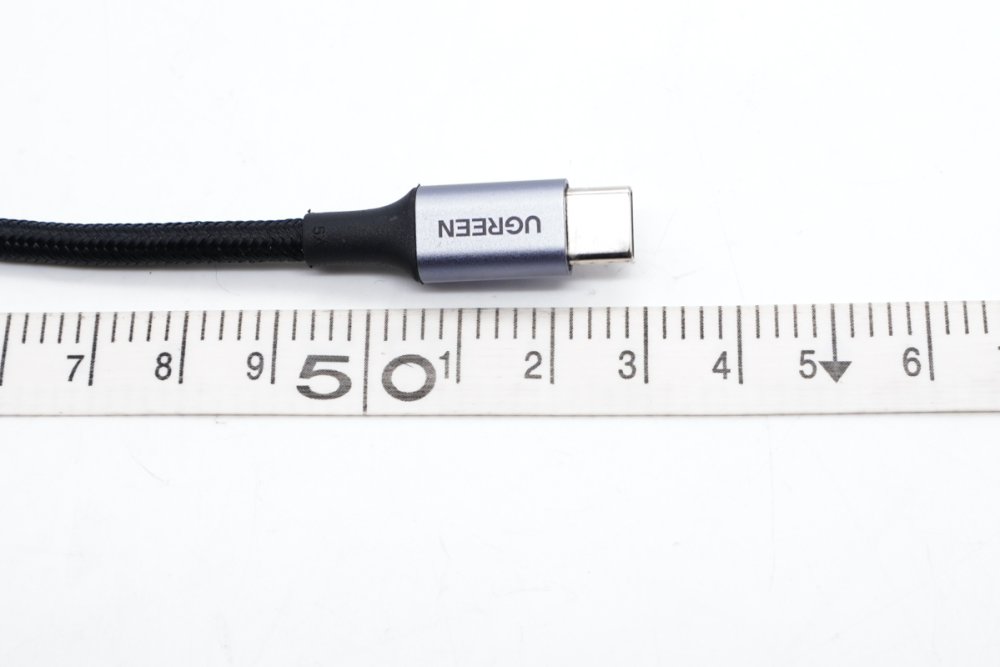

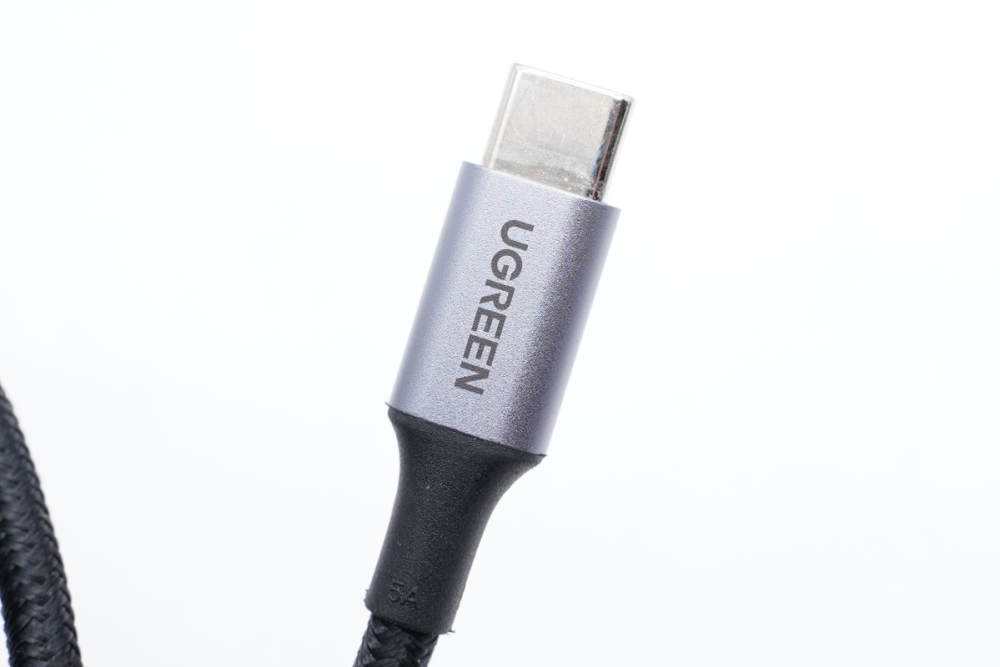

端子头位置印有‘UGREEN’的品牌 Logo,网尾处加长设计,可以起到抗折弯的作用。

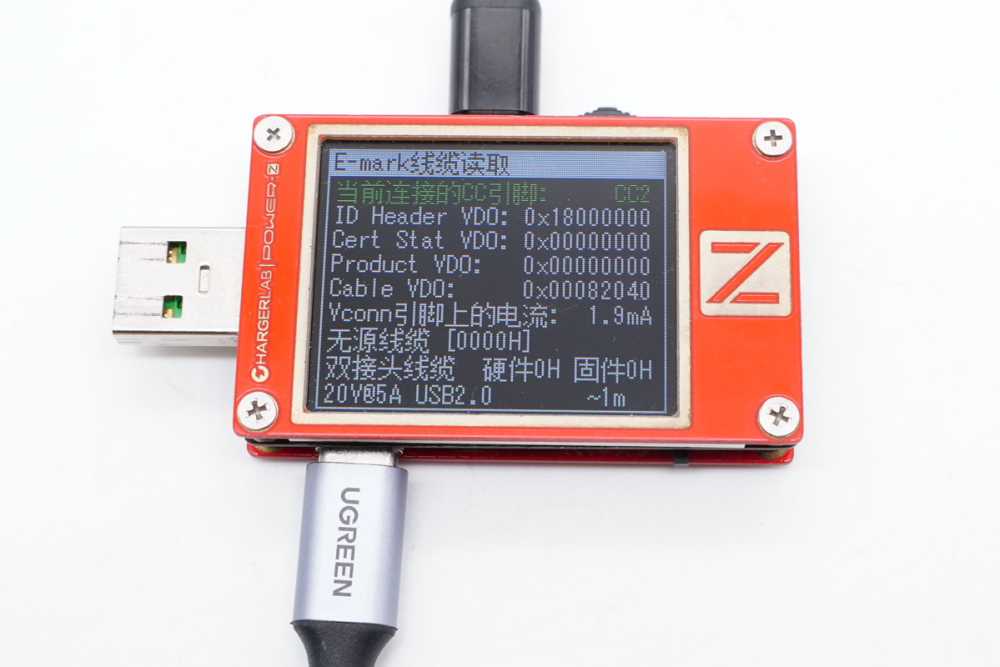

实际测得线材支持 20V5A 100W 的充电功率,除此之外还支持USB2.0标准的数据传输。

线材端到端的长度约为 153cm。

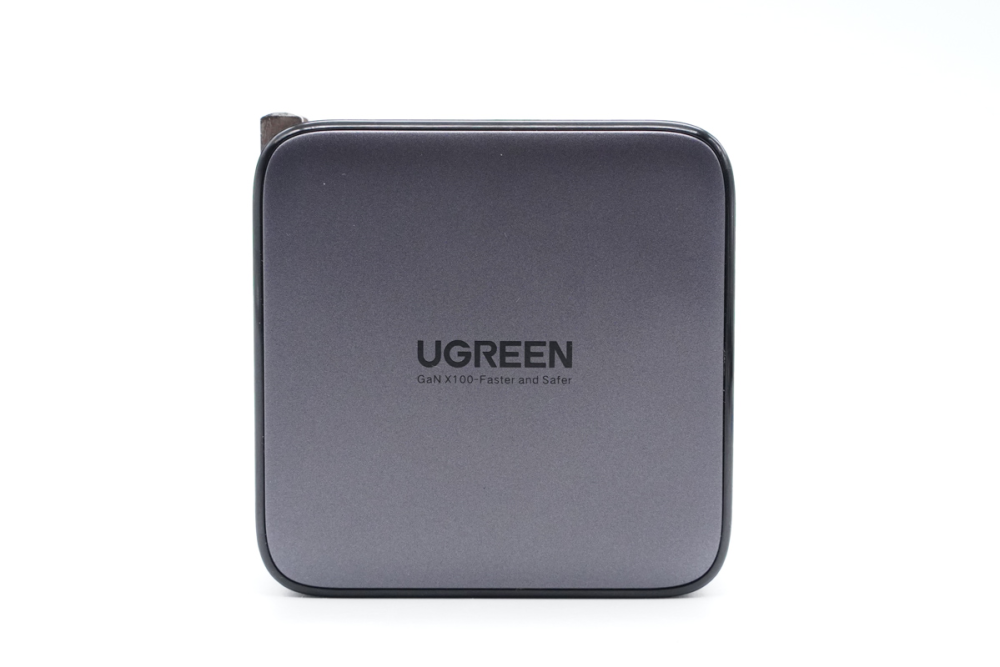

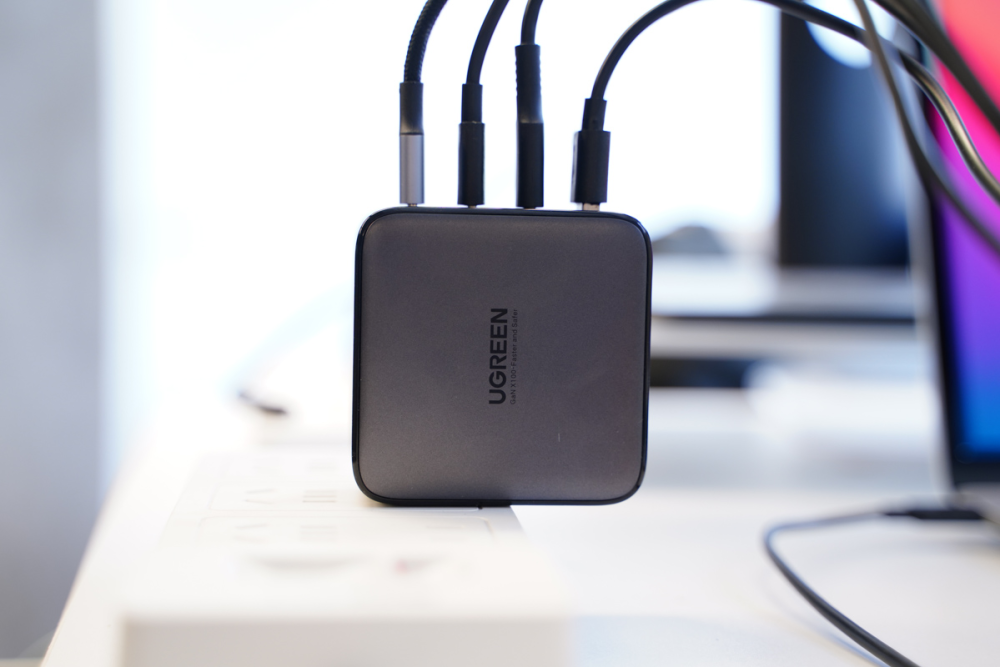

说回充电器,壳体采用黑灰色的外观配色,整体造型较为方正,正面印制着‘UGREEN’的品牌 Logo和产品型号。

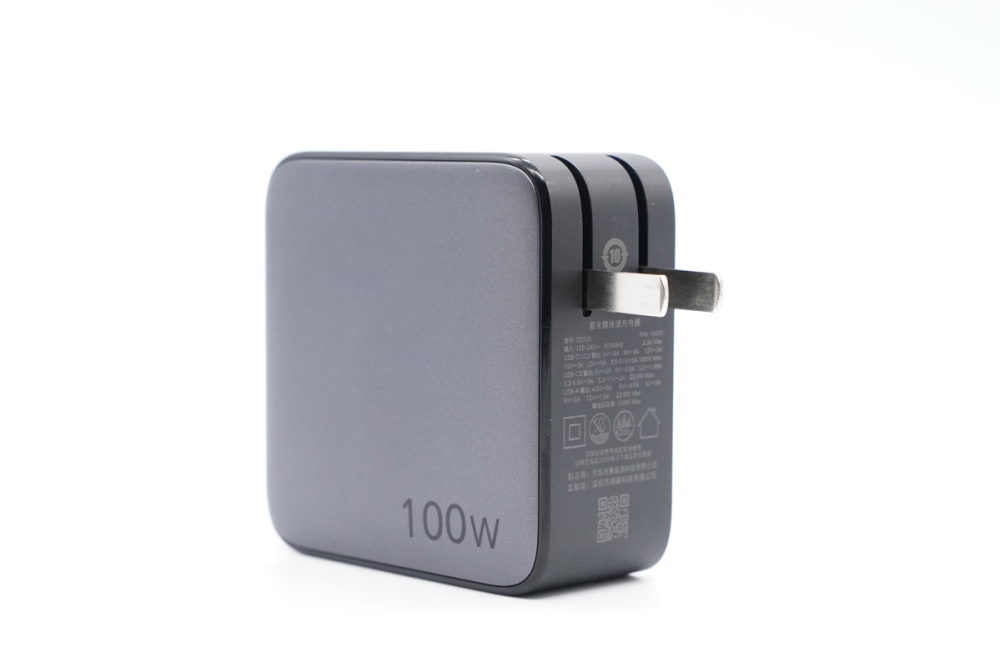

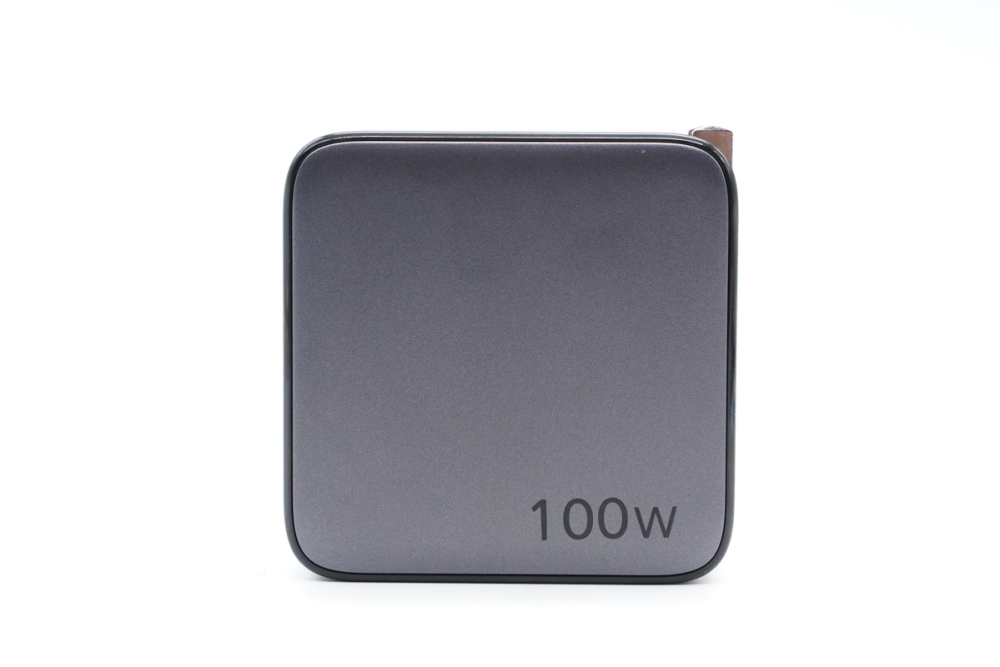

另一侧的 100W 标识也说明了充电器的性能表现。

可折叠插脚好评,出行收纳整理都非常方便。

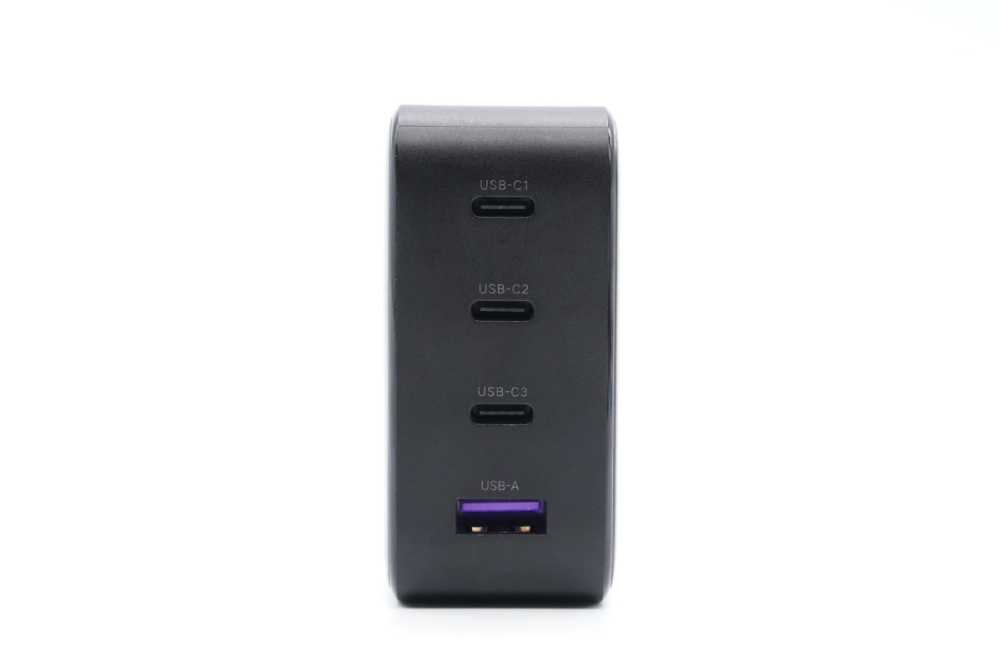

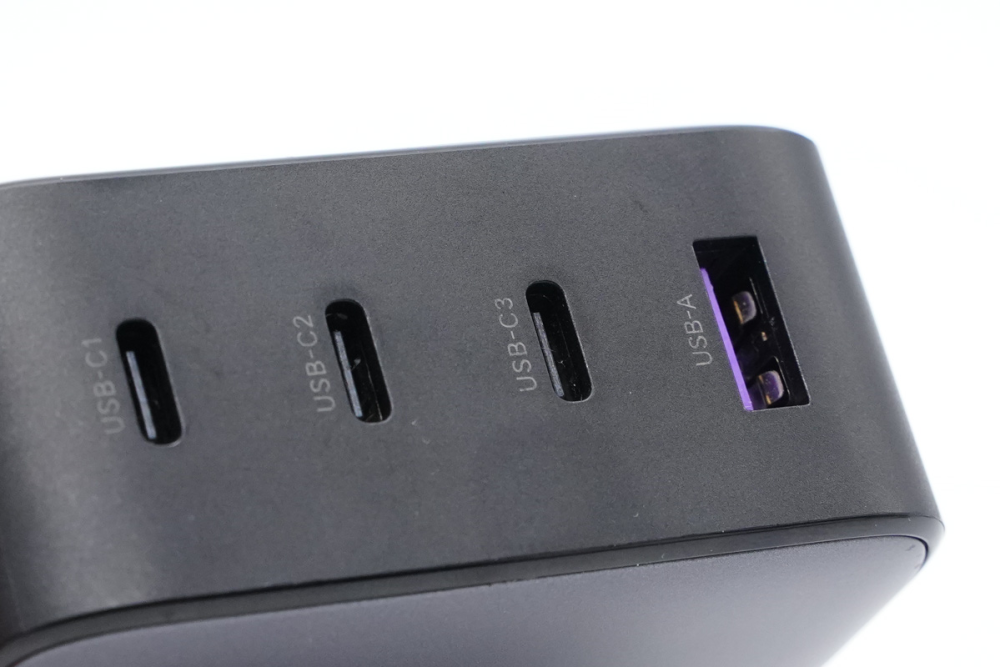

UGREEN 绿联的这款 100W 氮化镓充电器机身配备 3C1A 共 4 个 USB 充电接口,4 个接口依次排列,每个接口上面标注接口名称方便识别。

USB-A 接口内部为紫色胶芯,符合快充的特征,内部弹片加宽设计,可以承载大电流的通过。

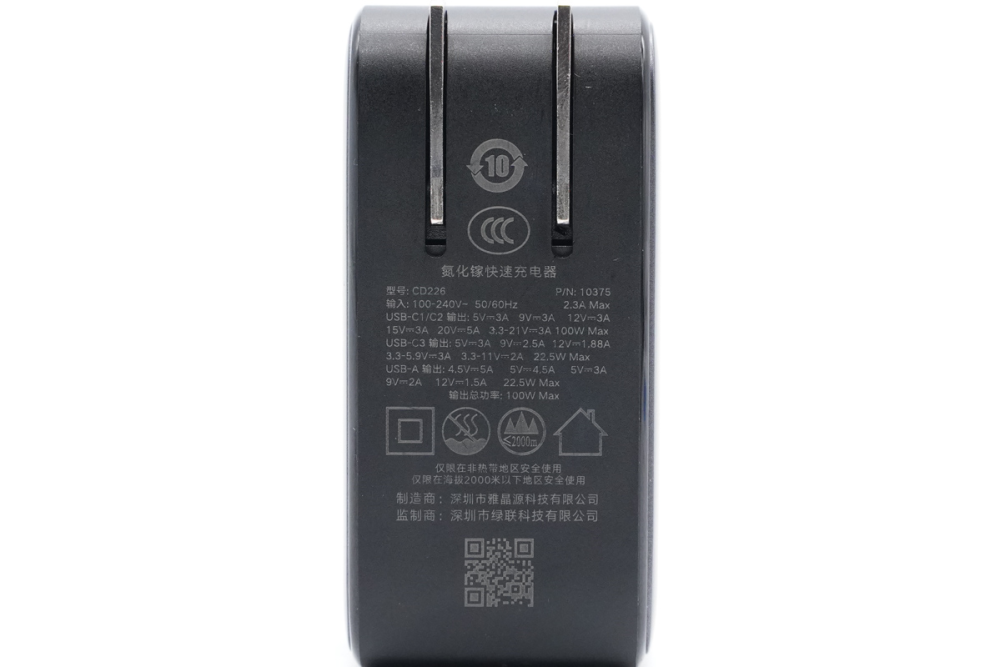

插脚所在面印制着具体的参数信息,详情如下。

型号:CD226

输入:100-240V 50/60Hz 2.3A Max

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V3A 100W Max

USB-C3 输出:5V3A、9V2.5A、12V1.88A、3.3-5.9V 3A、3.3-11V 2A 22.5W Max

USB-A 输出:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A、22.5W Max

输出总功率:100W Max

仅限在非热带地区安全使用

仅限在海拔 2000 米以下地区安全使用

制造商:深圳市雅晶源科技有限公司

监制商:深圳市绿联科技有限公司

以上是绿联 100W 氮化镓充电器的全部参数,可以看出 USB-C1/C2 专为笔记本准备,而 USB-C3 面向的则是手机,USB-A 中的4.5V5A、5V4.5A 两个档位相信大家都不陌生,支持华为 SCP 22.5W 低压直充。

2、充电器体积尺寸与重量

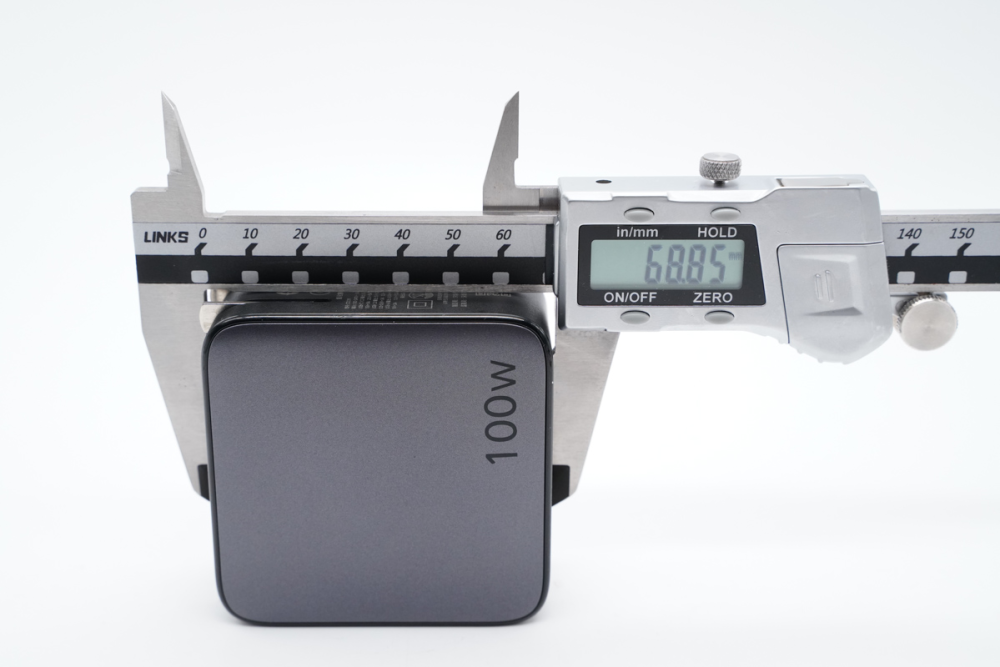

使用卡尺实测充电器的长度约为 68.85mm。

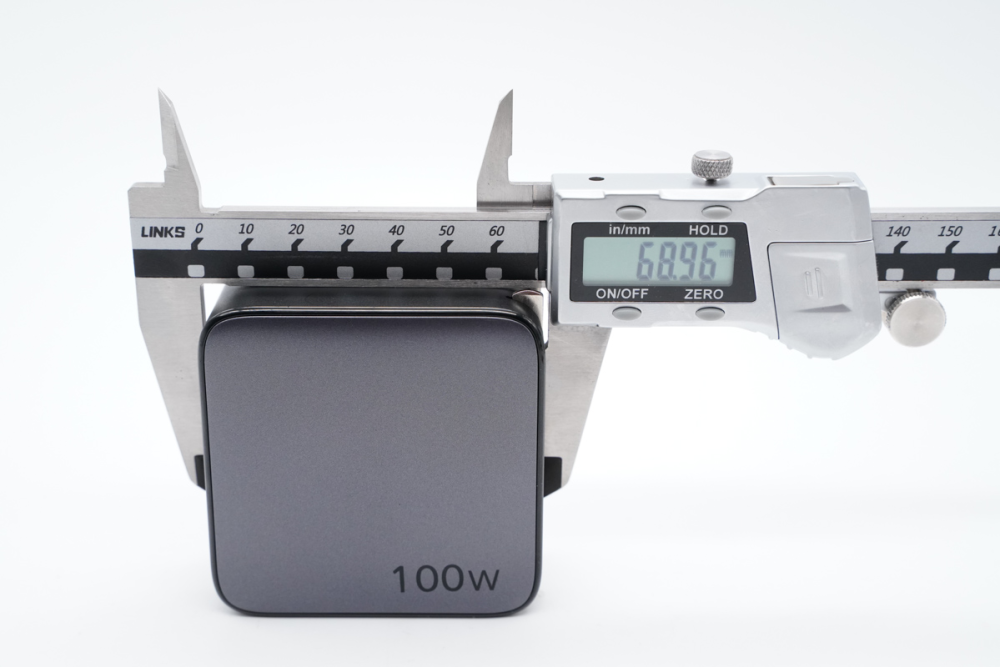

宽度约为 68.96mm(不算插脚)。

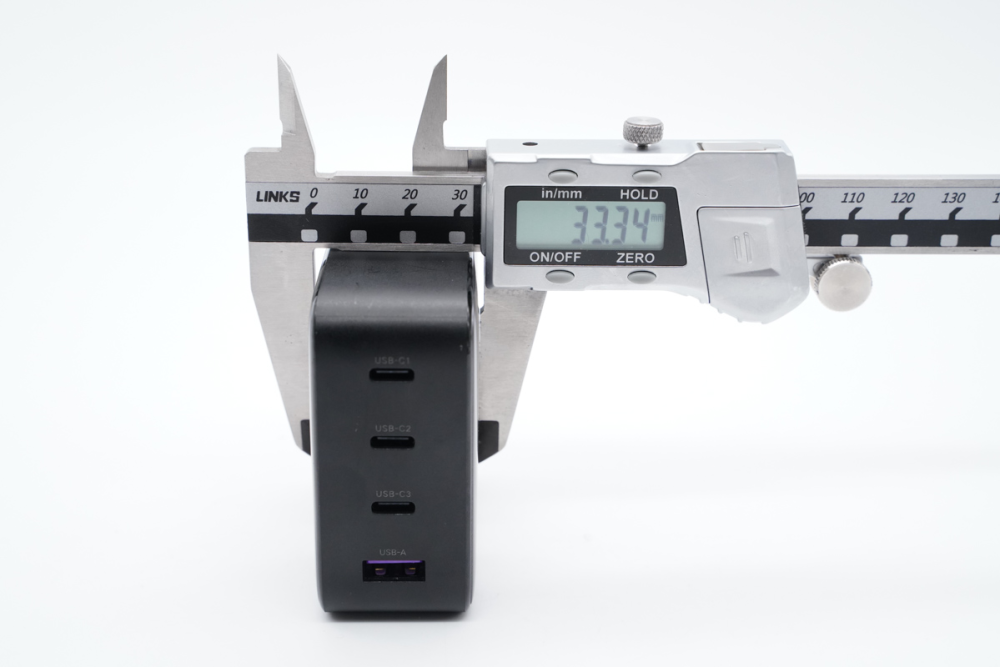

厚度约为 33.34mm。

充电器的三维参数约为 68.85 x 68.96 x 33.34mm,充电器的体积约为 158.29cm ,以最高输出100W计算,功率密度约为0.63W/cm 。

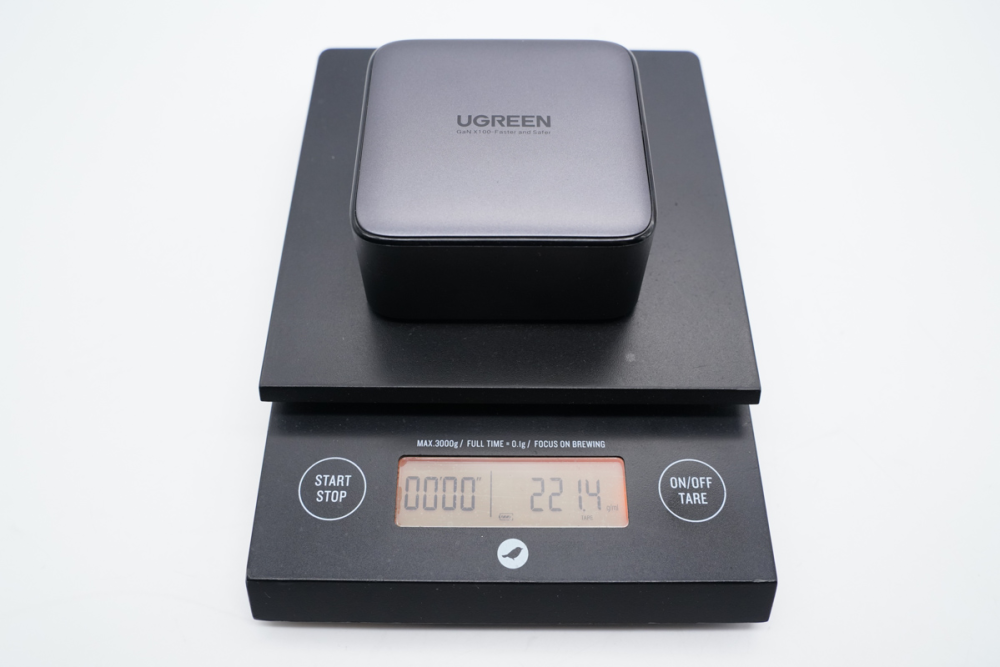

充电器的净重约为 221.4g。

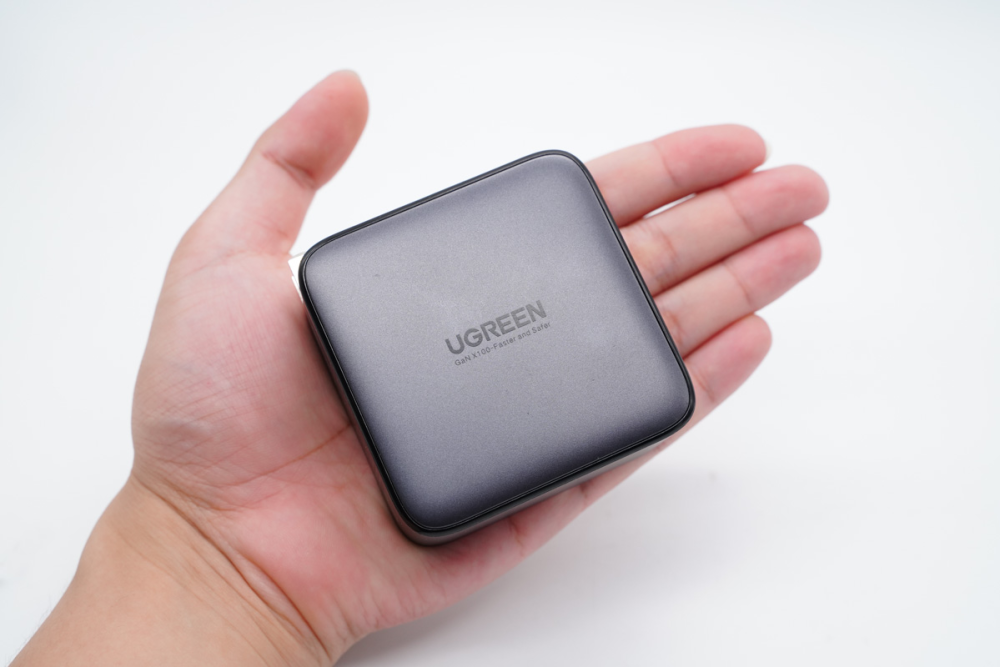

拿在手上的直观感受。

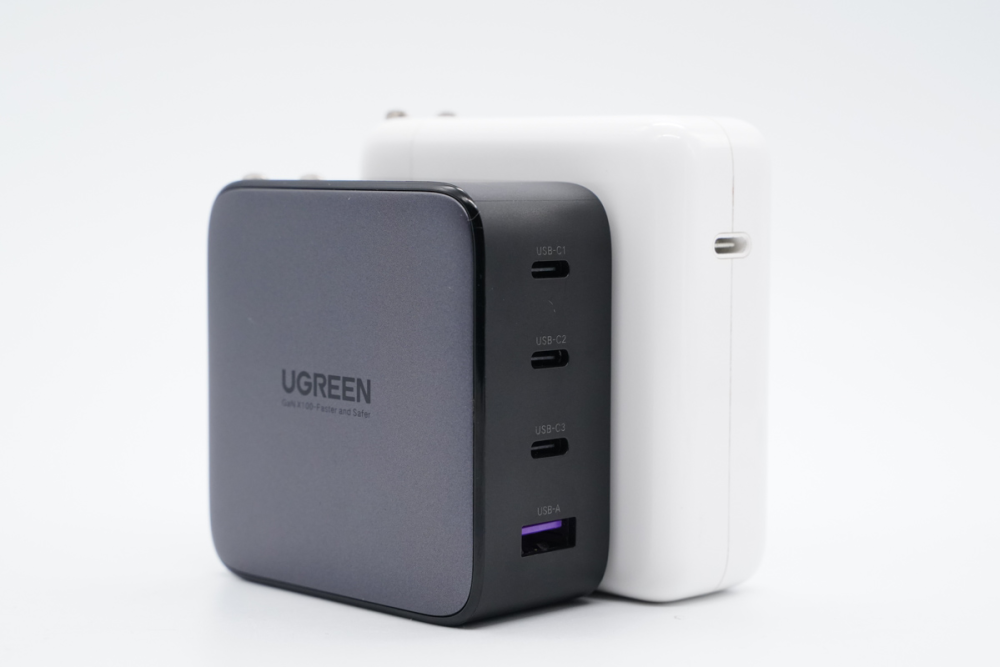

和苹果 96W PD 充电器放在一起对比,体积更小、功率更大、接口更多。

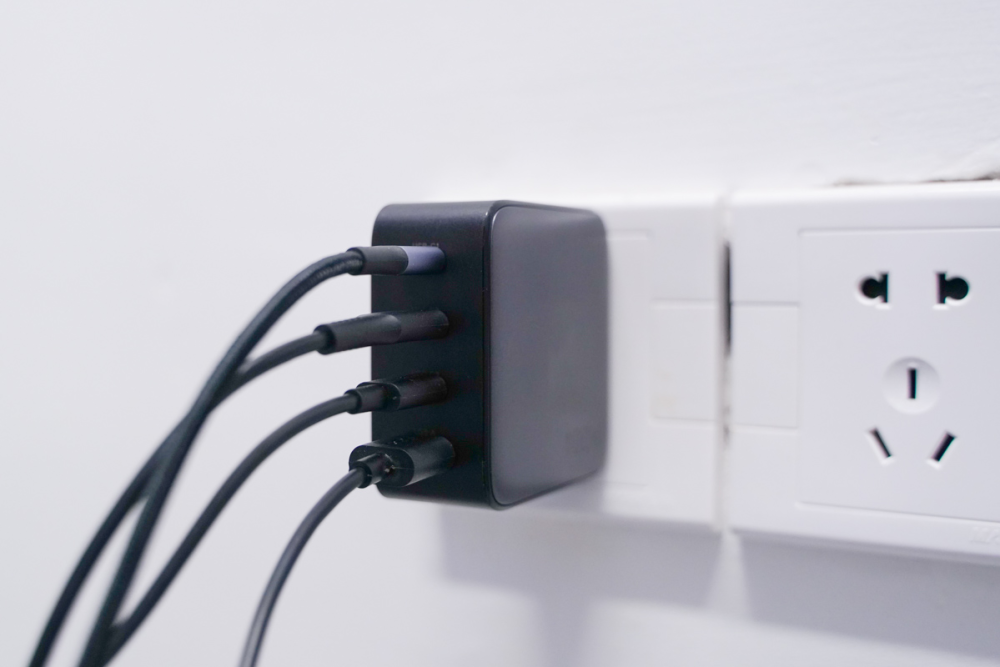

方正的造型对于墙插的使用是非常友好的。

二、协议检测

1、USB- C1

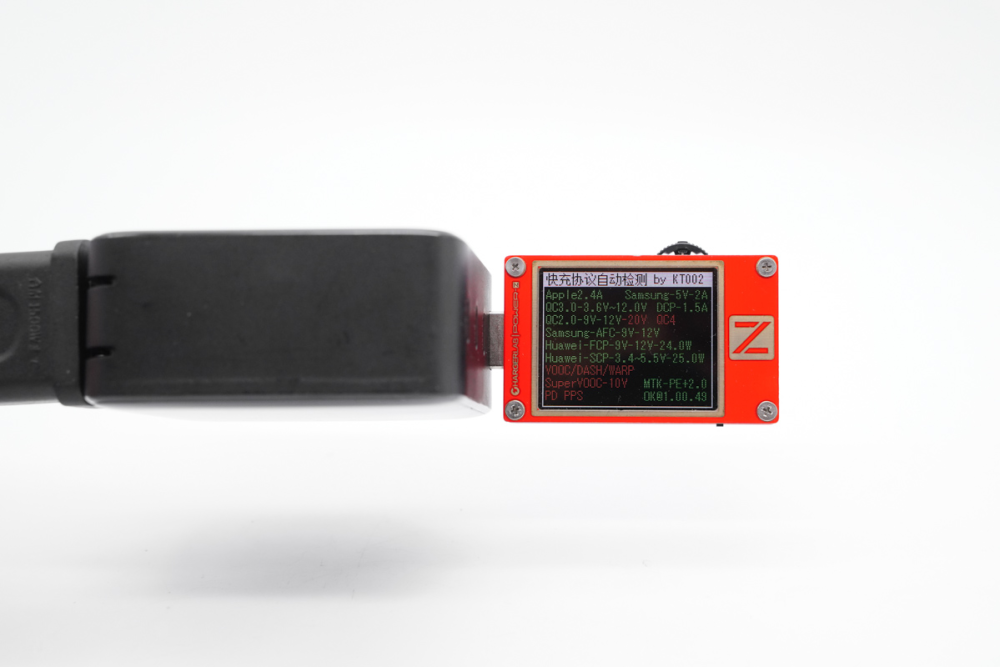

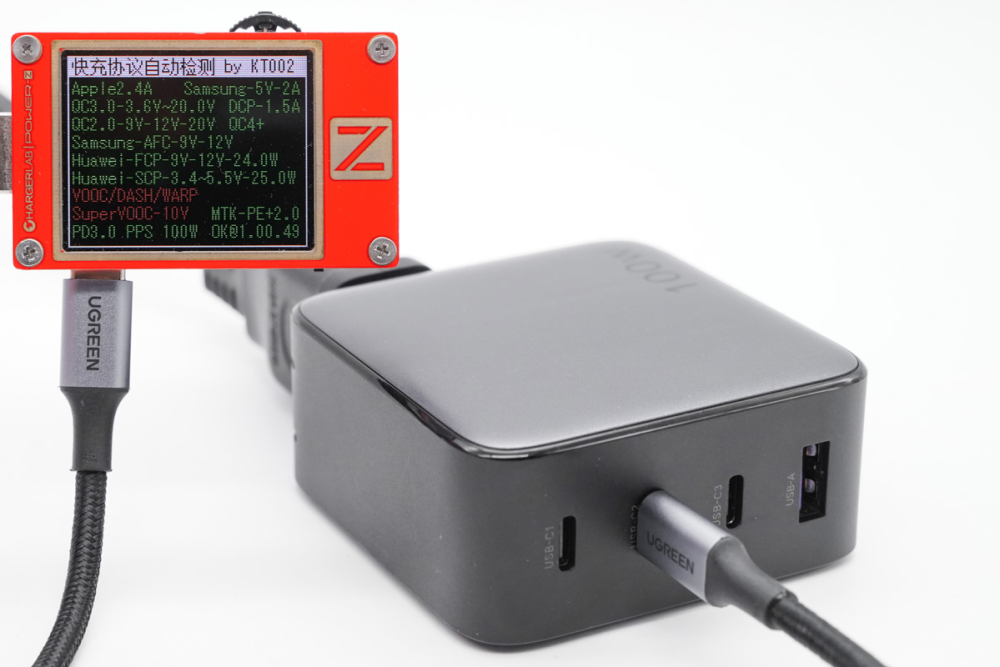

使用 POWER-Z KT002 读取 USB-C1 接口的快充协议,实测支持 PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、MTK-PE等快充协议。

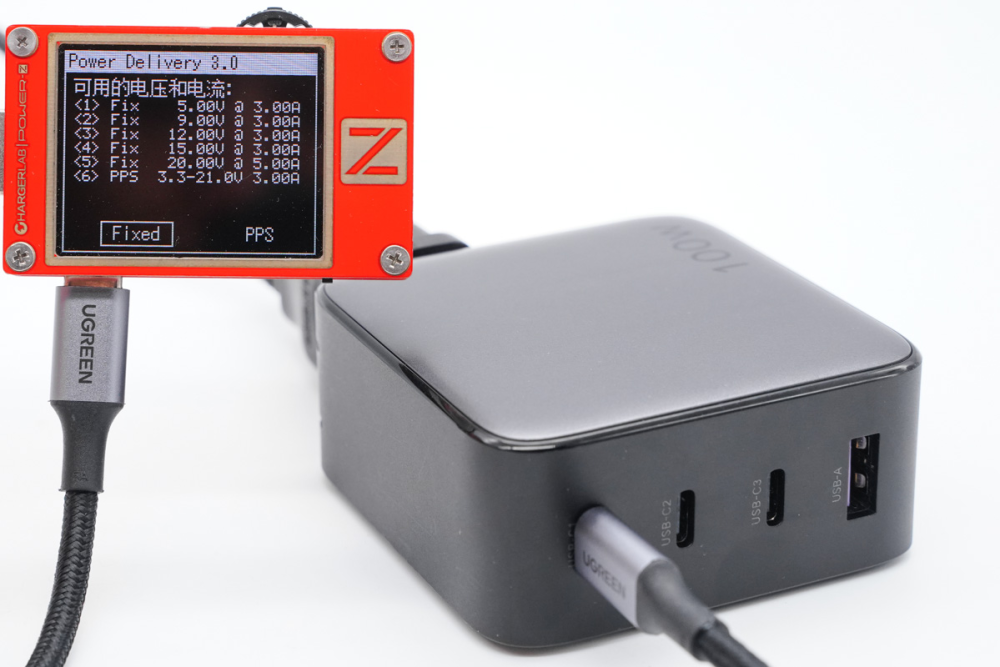

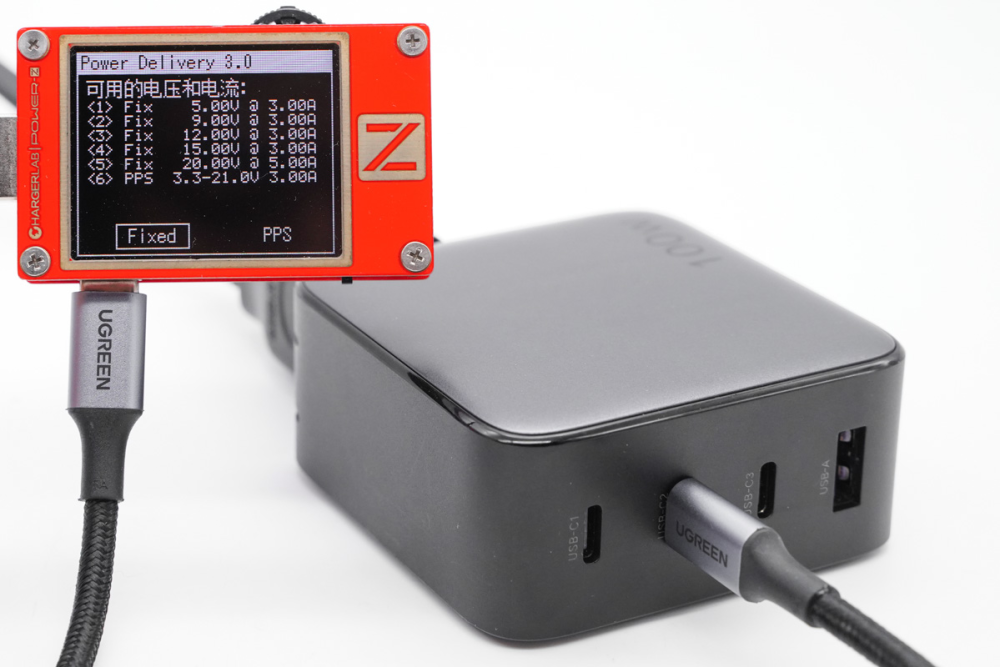

读取USB-C1 的 PDO 报文,支持 5V3A、9V3A、12V3A、15V3A、20V5A五个固定电压档位,此外还带有3.3-21V 3A 一组 PPS 档位。

2、USB-C2

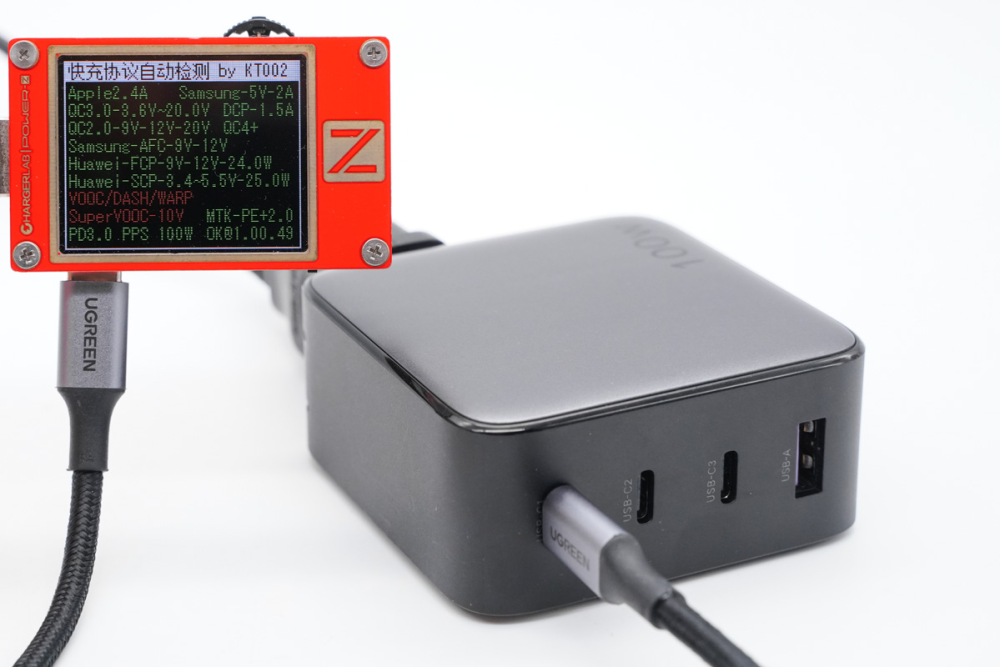

将接口换成 USB-C2,实测USB-C2 和 USB-C1 的快充协议支持情况完全一致。

同样 USB-C2 的 PDO 报文和 USB-C1 也完全相同。

3、USB-C3

最后读取 USB-C3 接口的快充协议,相较于 USB-C1/C2 少了 QC 协议中对 20V 高压的支持。

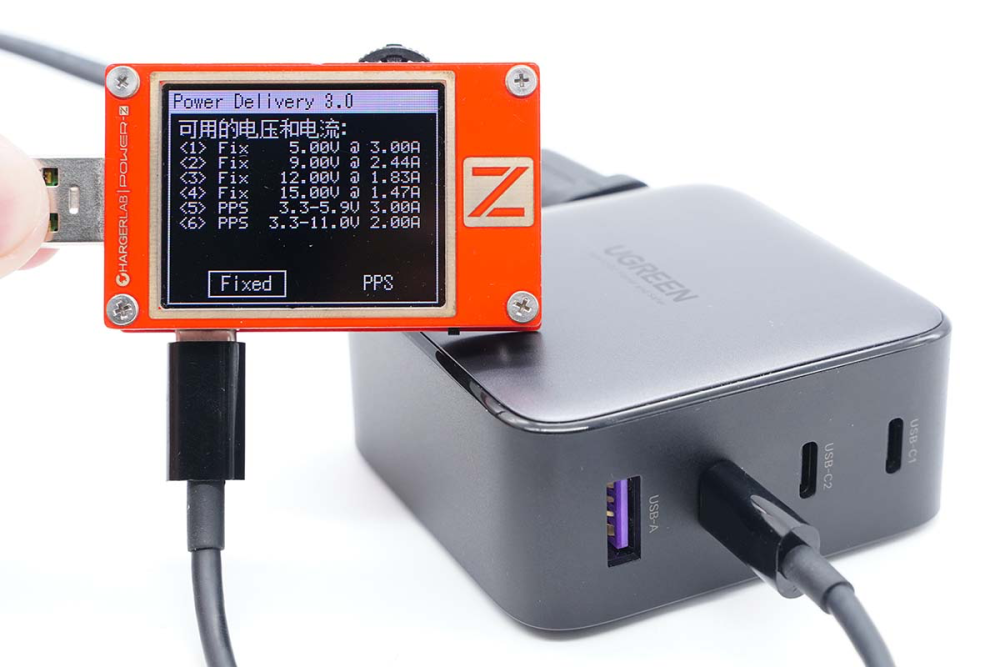

读取 USB-C3 的 PDO 报文,支持 5V3A、9V2.44A、12V1.83A、15V1.47A 四个固定电压档位与3.3-5.9V 3A、3.3-11V 2A 两组 PPS 档位。

4、USB-A

读取USB-A 接口的快充协议,实测支持 Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、MTK-PE等快充协议。

三、充电兼容性测试

因为 USB-C1 和 USB-C2 在快充协议和 PDO 的支持上完全一致,所以以下仅测试 USB-C1 、USB-C3 和 USB-A 接口的兼容性。

1、USB-C1

USB-C1 支持 100W PD 快速充电,为 iPhone 12 Pro Max 充电自然可以满足其功率需求,实测功率在 23W+。

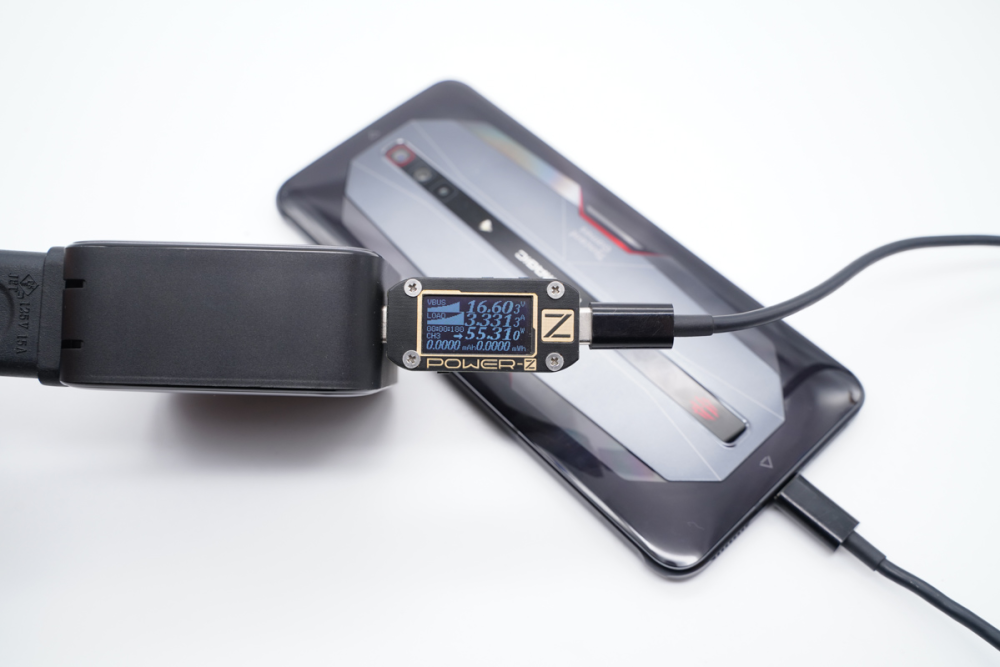

而得益于 PPS 的加持使得其为一些手机可以提供大功率充电服务,为红魔6 Pro 充电电压可以达到 16.60V,功率 55.31W。

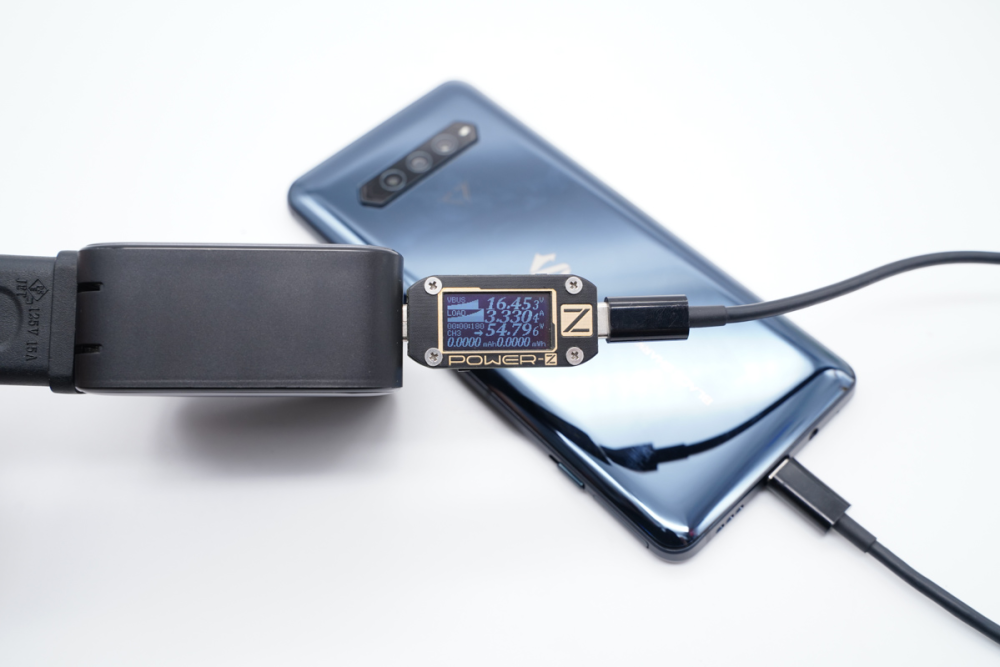

为黑鲨 4 Pro 也可以提供 54.79W 的快充功率。

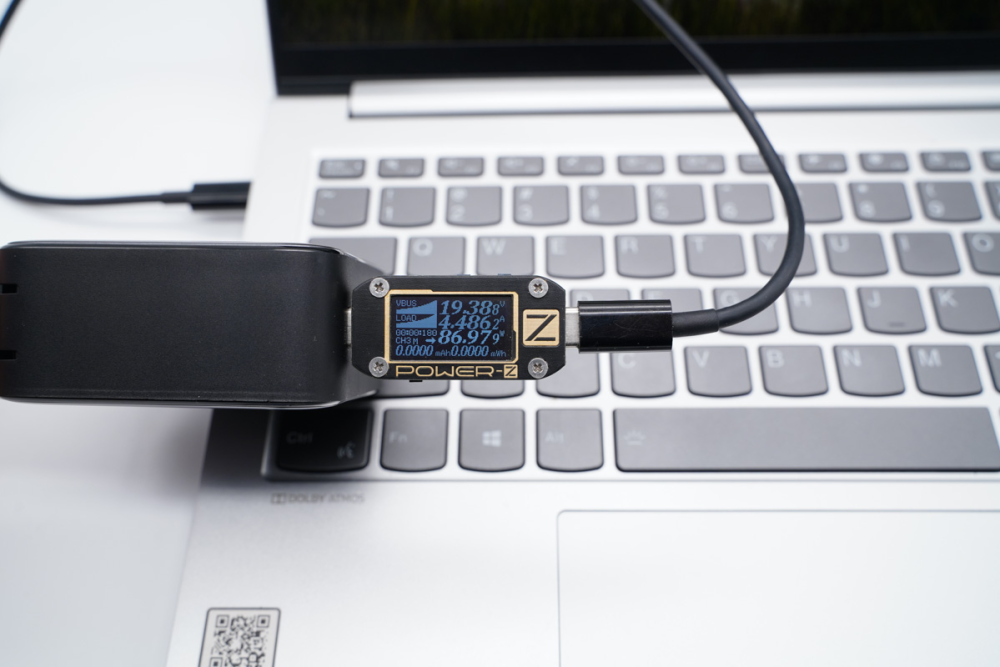

100W 的快充功率足可以满足绝大部分办公本的用电需求,为笔记本充电可以提供 19.38V 4.48A 86.97W 的快充功率。

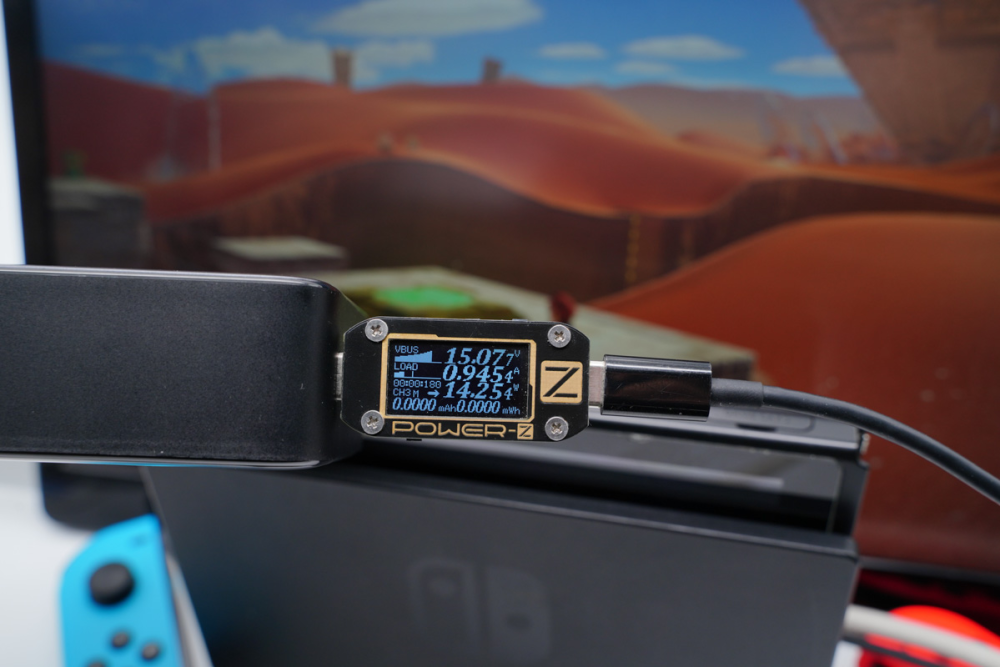

是的,也可以成功激活 Switch 的底座 TV 模式。

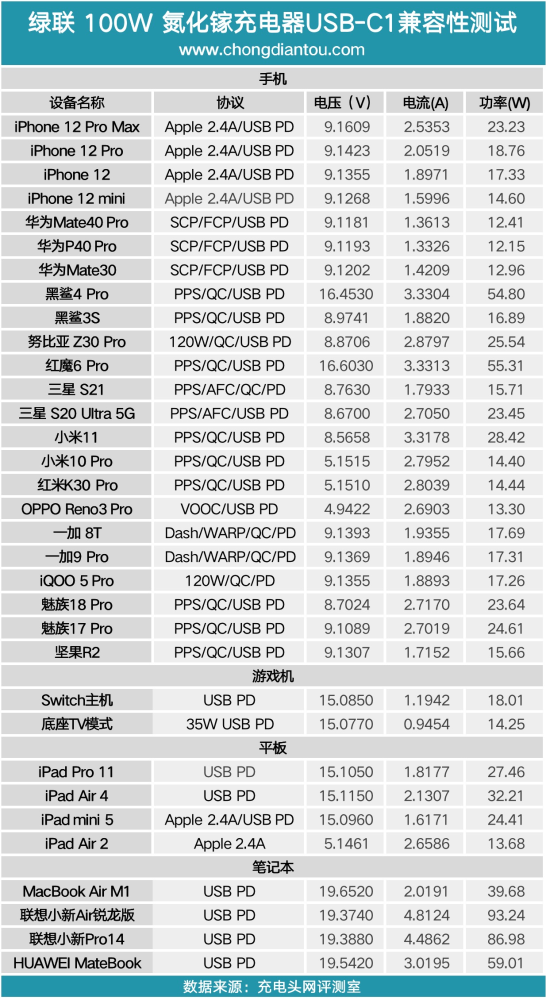

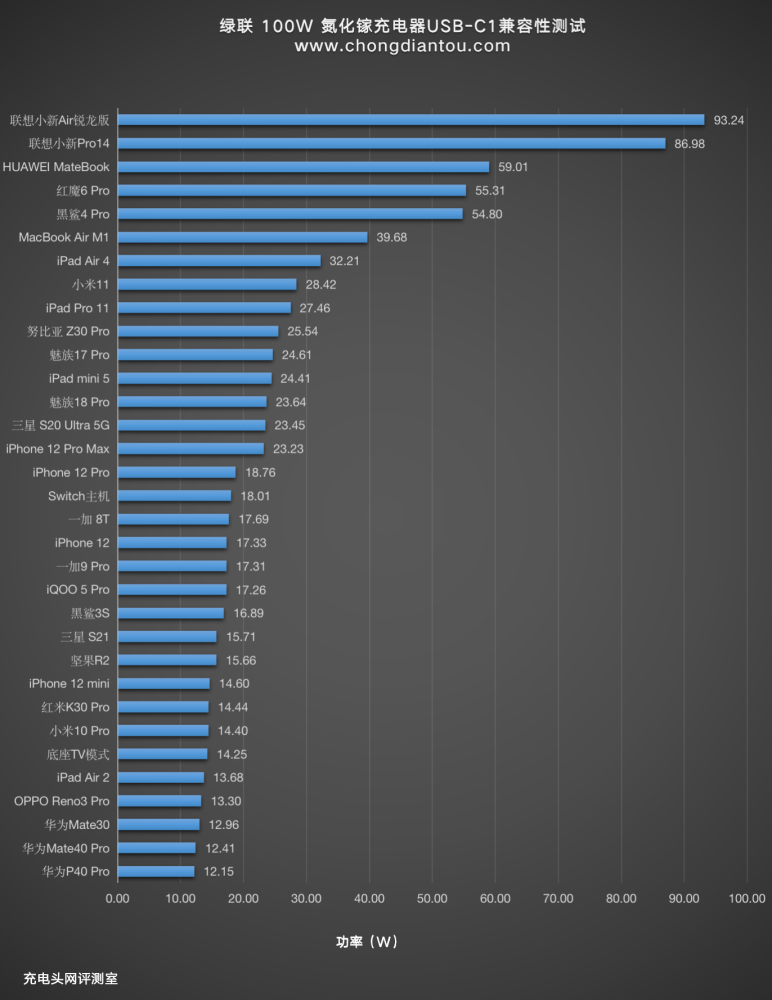

USB-C1 的测试数据汇总,手机这里大部分都是 9V 快充,黑鲨 4 Pro 和红魔 6 Pro 快充电压可以达到 16V,整体兼容性不错。

USB-C1 支持 100W 快充,所以整体来看笔记本的功率柱状图自然领先。其他手机以及平板的柱状图走向较为平缓,不过均处于快充状态。

2、USB-C3

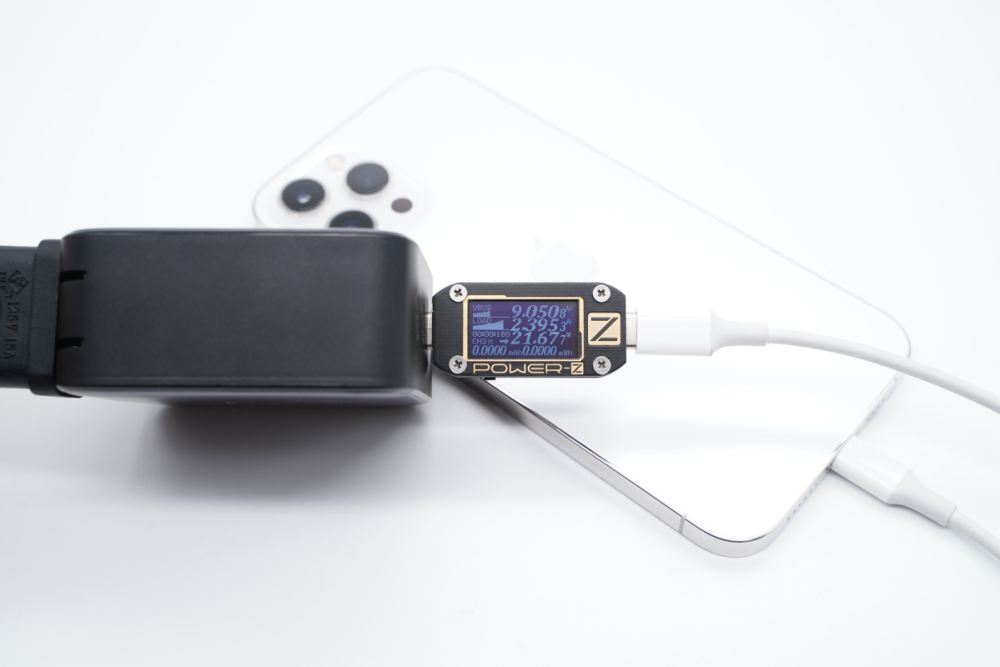

USB-C3 支持 22.5W PD 快速充电,使用 USB-C3 为 iPhone 12 Pro Max 充电,功率为 9.05V 2.39A 21.67W。

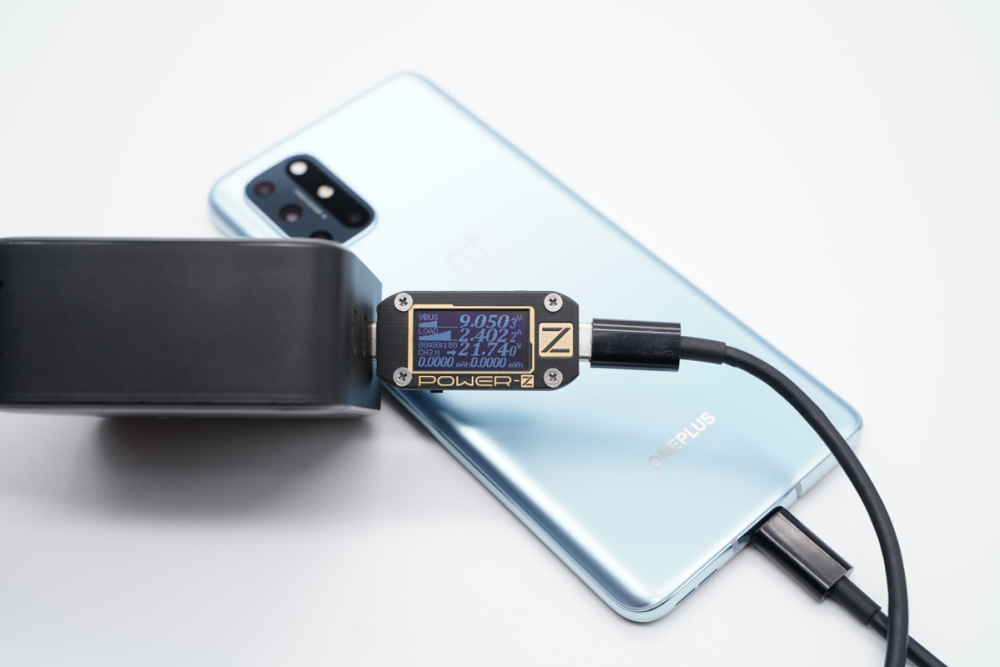

为一加 8T 充电可以提供 9.05V 2.40A 21.74W 的快充功率。

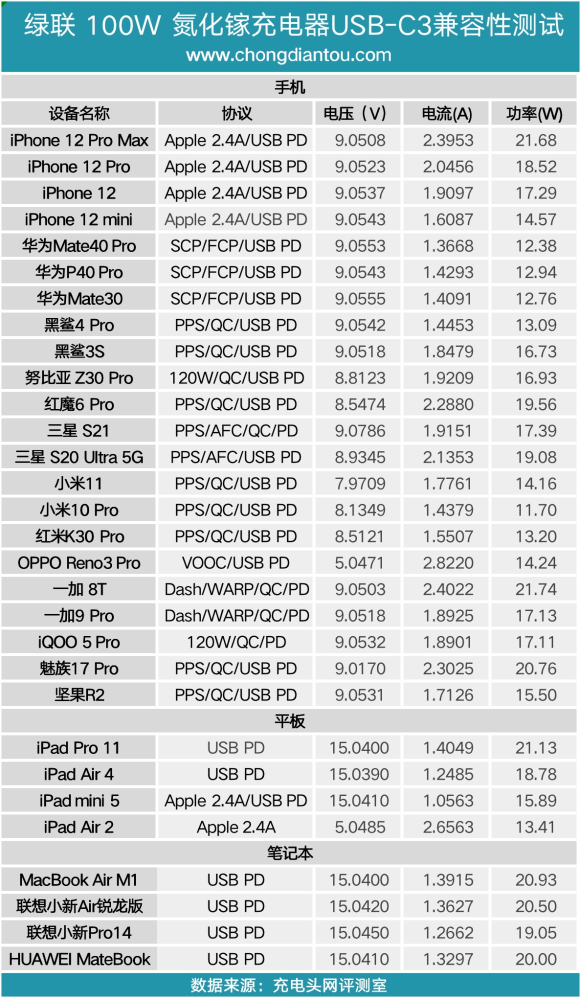

USB-C3 可以为手机提供 9V 高压快充,为 iPad 和笔记本电脑则可以提供 15V 的高压充电,整体兼容性不错。

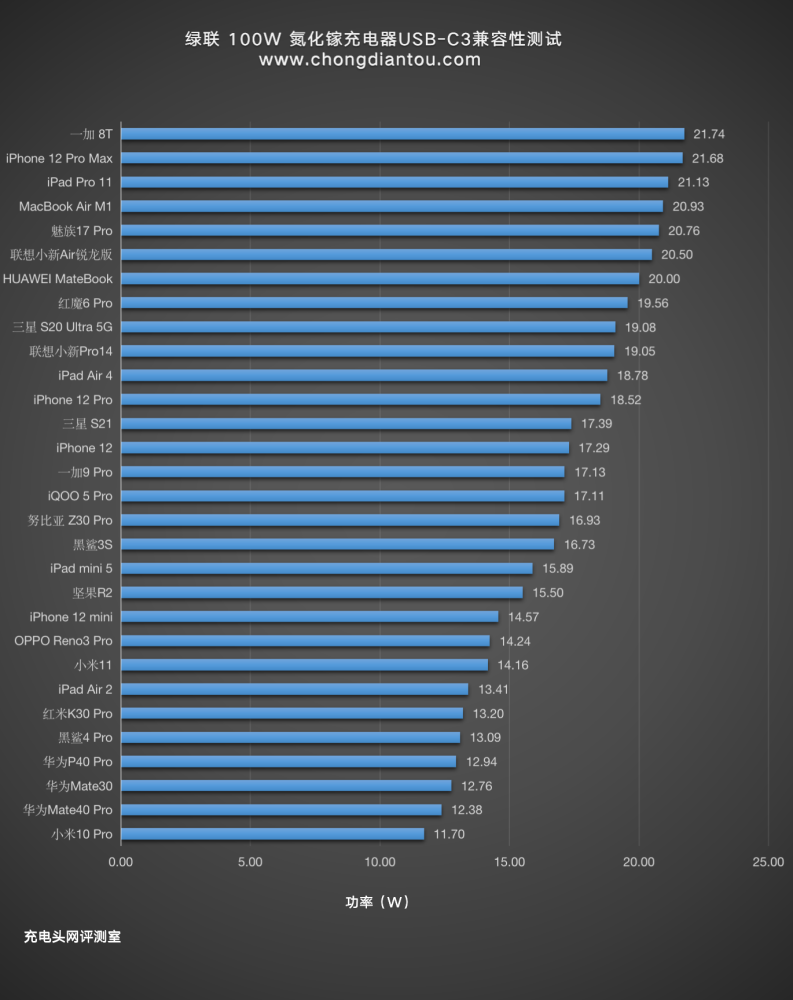

USB-C3 支持最高 22.5W 的快充功率,整体的走向较为平缓,一加 8T 的功率最高,为 21.74W,其他设备均处于正常的快充状态。

3、USB-A

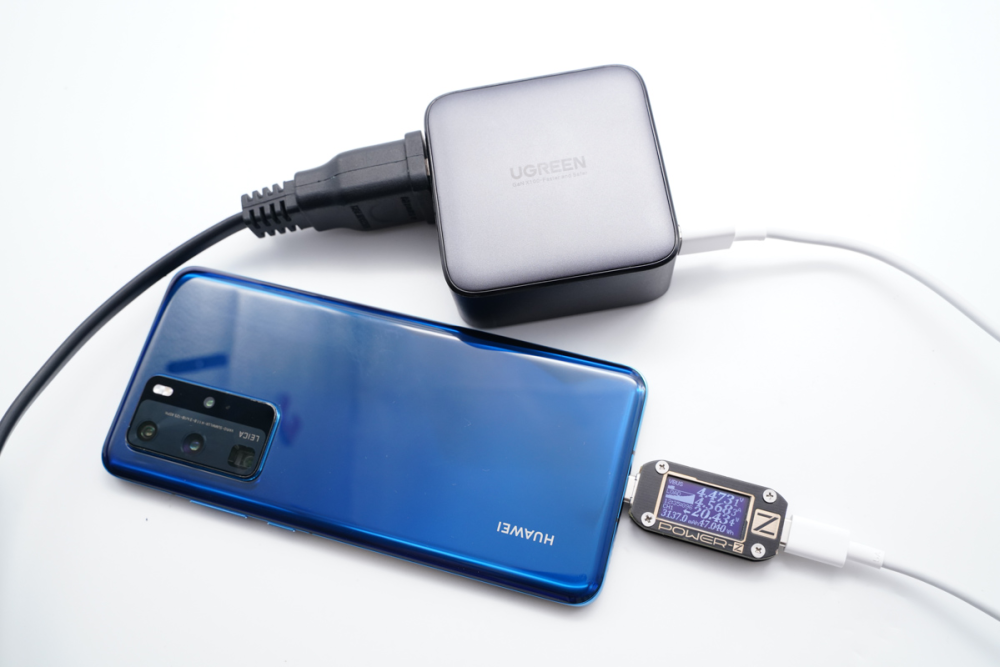

USB-A 可以为华为手机提供 SCP 快充,实测为华为 P40 Pro 充电功率为 4.47V 4.56A 20.43W,不过需要使用华为 5A A2C 线材才可以触发 SCP 快充。

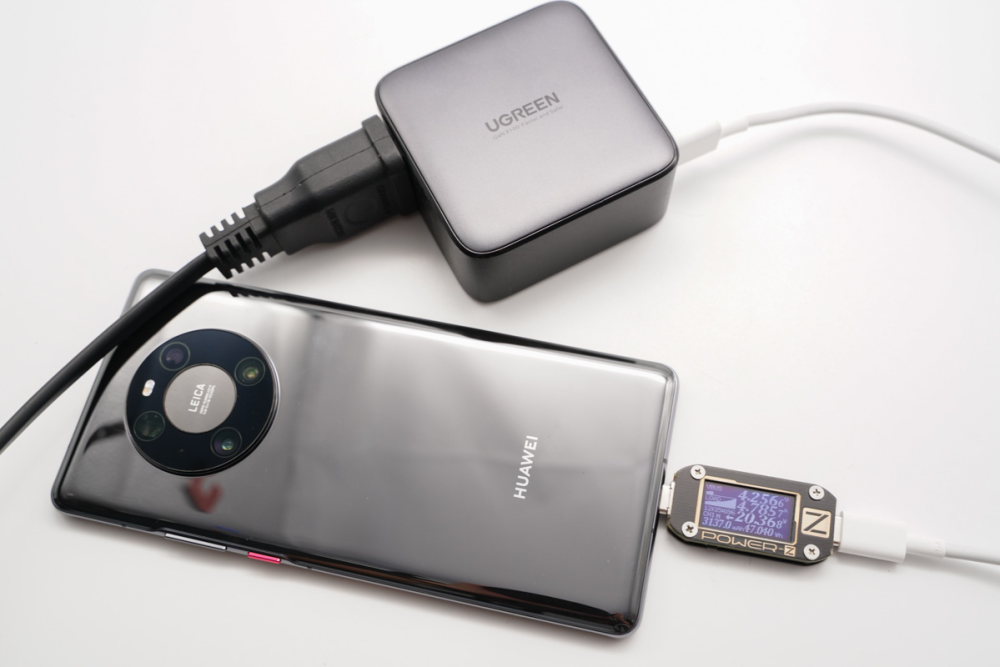

为华为 Mate40 Pro 充电同样可以提供 20W+的快充功率。

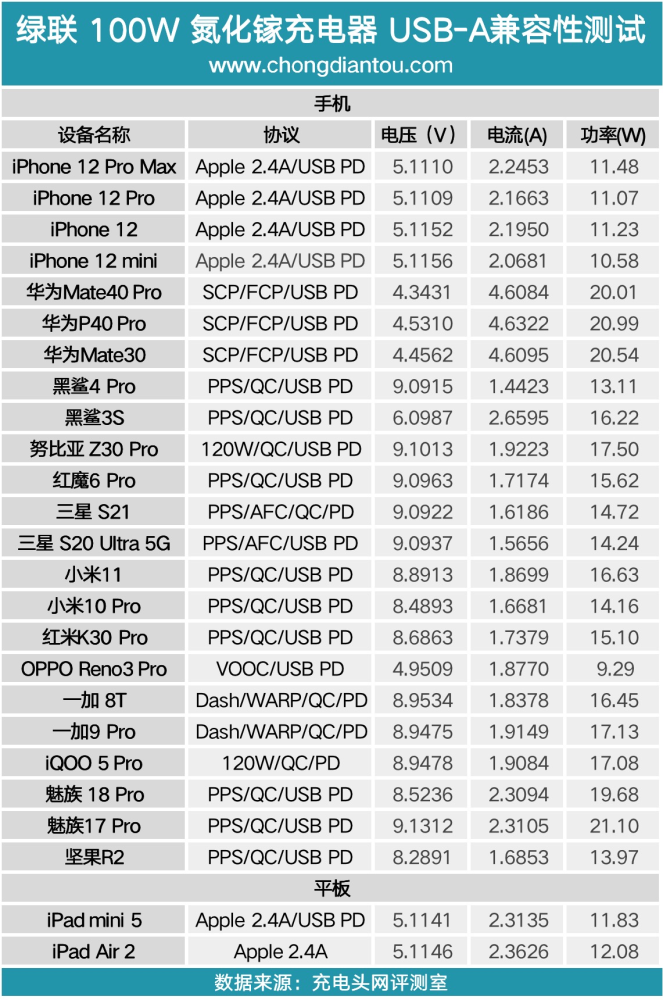

USB-A 支持 Apple2.4A 充电,为苹果设备可以提供 12W 左右的快充功率,为大部分安卓手机可以提供 QC 快充服务,而为华为手机则可以提供 SCP 快充。

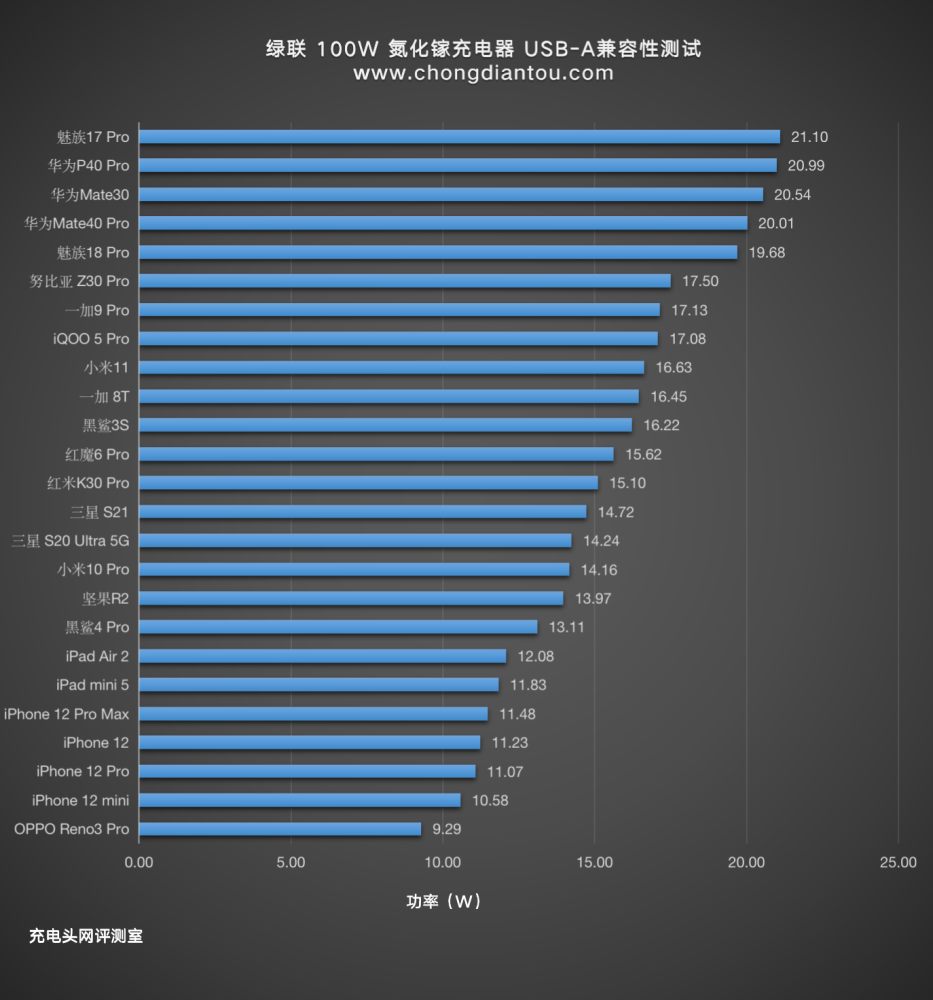

和 USB-C3 大致相同, USB-A 的柱状图走向也是较为平缓。华为手机功率自然较高,苹果设备稳定在 12W 左右,其他设备均处于正常充电状态。

4、双口同时输出

(1)C1+C2

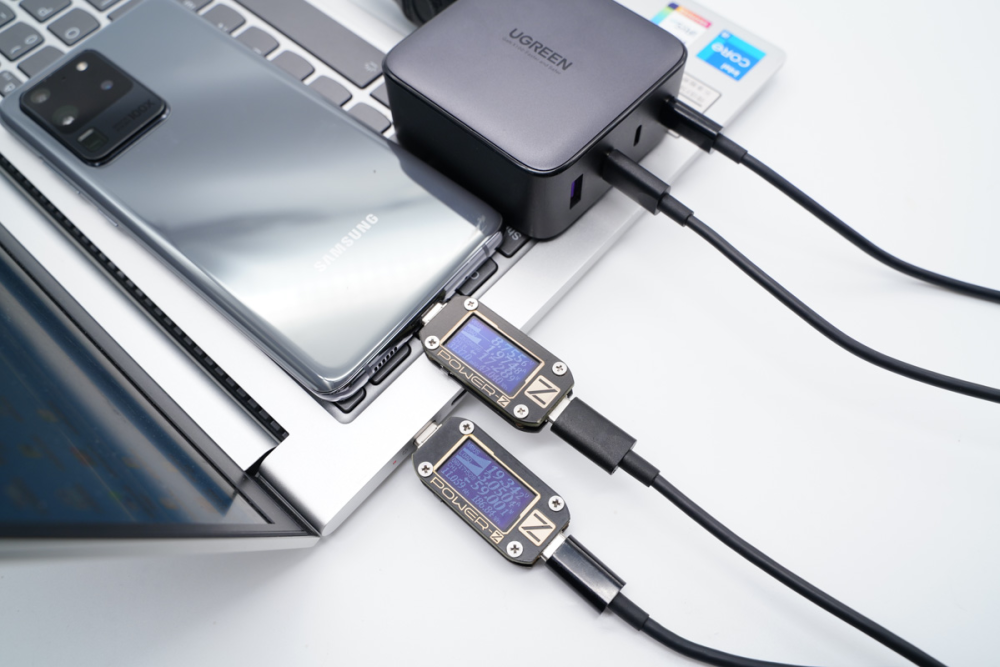

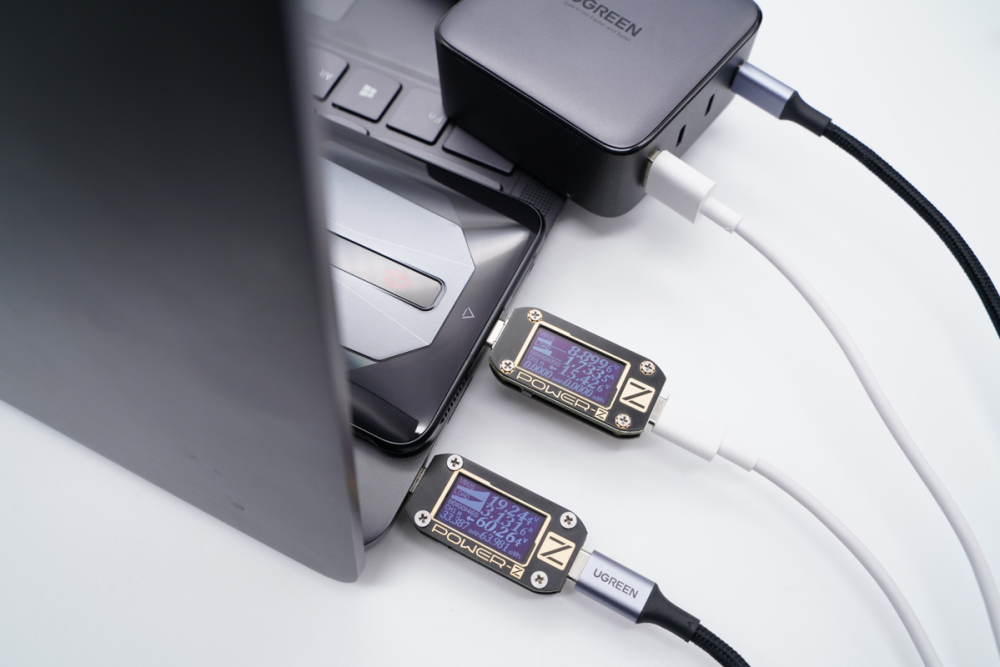

使用 USB-C1 和 USB-C2 同时为2 台笔记本充电,功率分别为 58.99W 和 29.90W。充电器支持 USB-C1 和 USB-C2 同时输出,功率分配规则为 60W+30W。

(2)C1+C3

使用 USB-C1 为笔记本电脑充电,功率为 59W,同时使用 USB-C3 为手机充电,功率为 17.28W。充电器支持 USB-C1 和 C3 同时输出,功率分配规则为 60W+22.5W。

(3)C1+A

使用 USB-C1 为笔电充电,功率为 60.26W,同时使用 USB-A 为手机充电,功率为 15.42W。充电器支持 USB-C1 和 USB-A 同时输出,功率分配规则为 60W+18W。

(4)C3+A

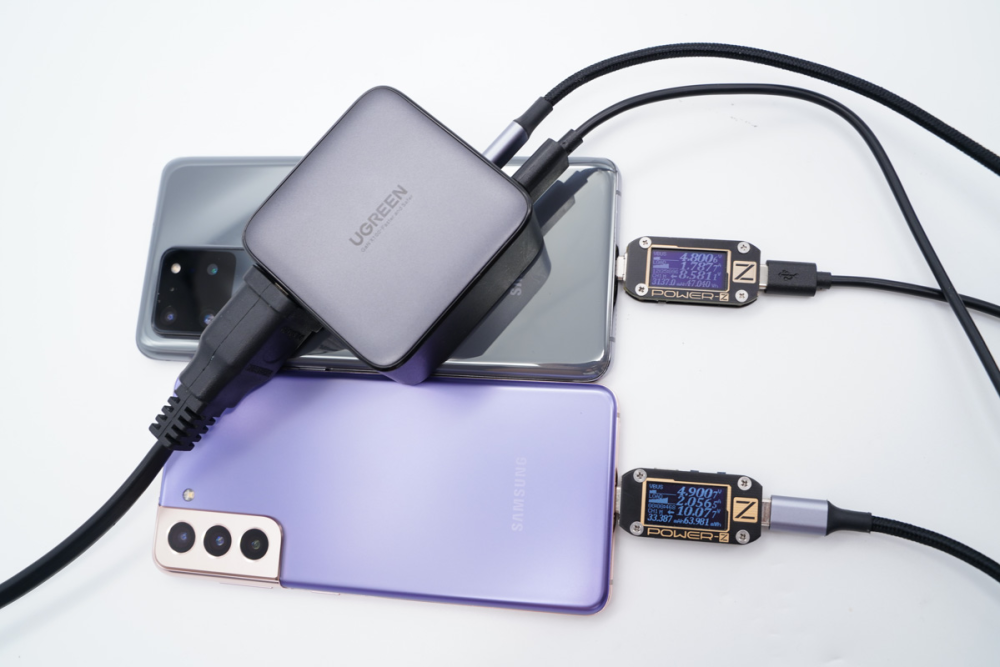

使用 USB-C3 和 USB-A 同时为 2 台手机充电,充电器支持USB-C3 和 USB-A 同时共享 5V输出,USB-C3 和 USB-A 为一路设计,单口可以快充,双口输出5V。

5、三口同时输出

(1)C1+C2+C3

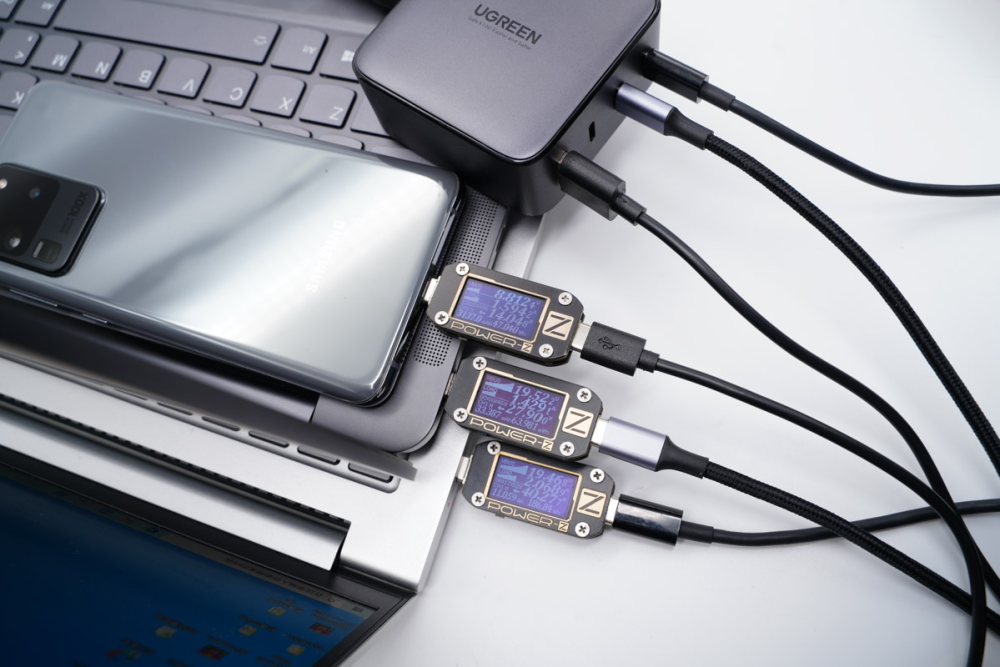

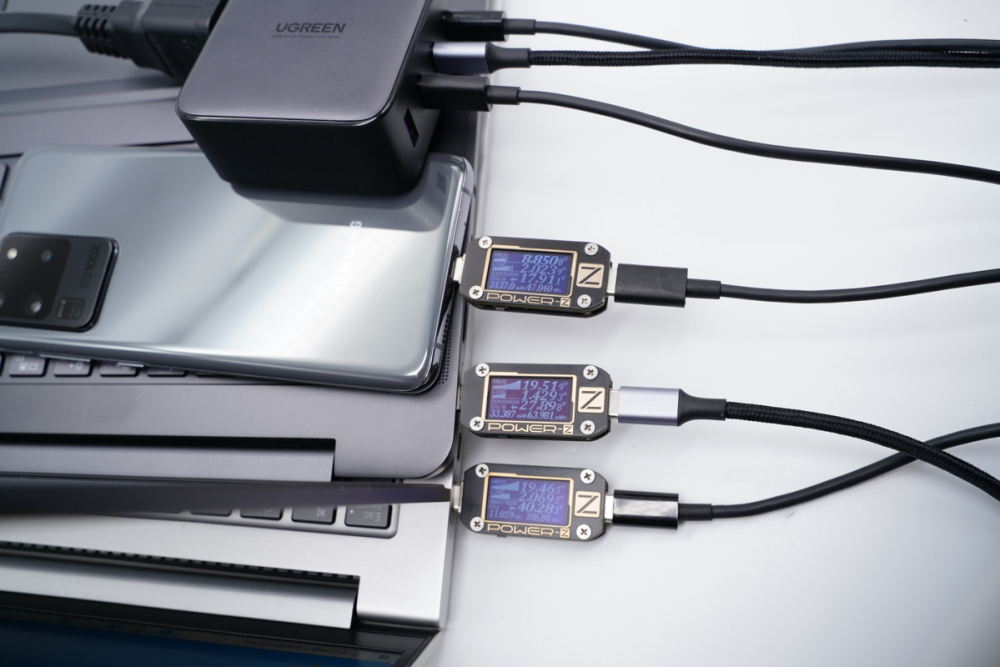

使用 C1 和 C2 为笔记本电脑充电,功率分别为 40.28W 和 27.89W,再使用 C3 为手机充电,功率为 17.91W。充电器支持 3 个 C 口同时输出,功率分配规则为45W+30W+22.5W。

(2)C1+C2+A

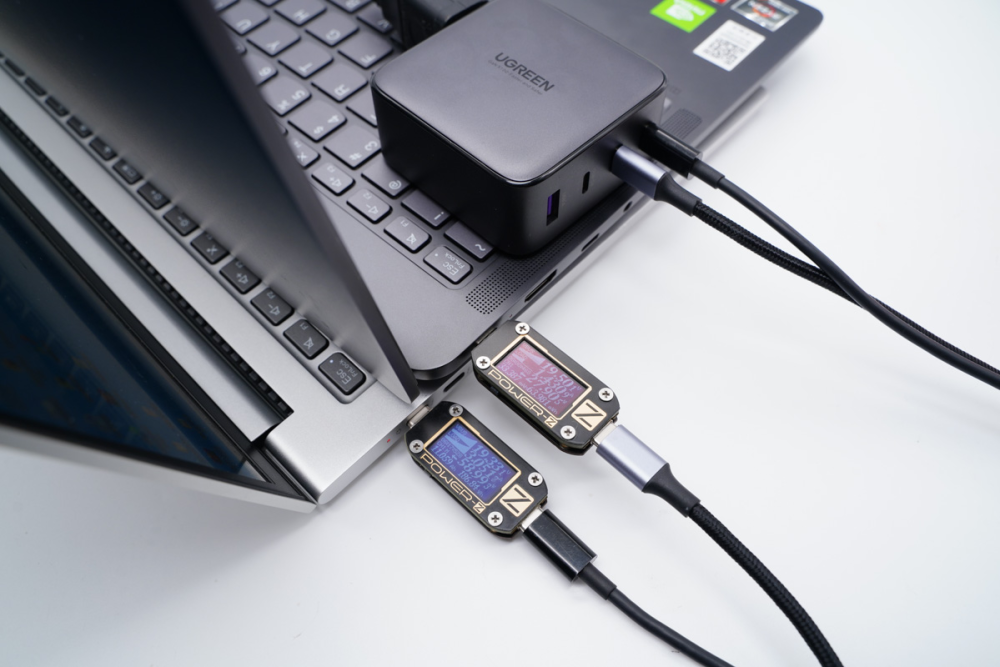

使用 C1 和 C2 为 2 台笔记本电脑充电,功率分别为 40.27W 和 27.90W,再使用 USB-A 为手机充电,功率为 14.04W。充电器支持 C1、C2、A 同时输出,功率分配规则为 45W+30W+18W。

(3)C2+C3+A

使用 C2 为笔记本充电,功率为 60.33W,同时使用 C3 和 A 为 2 台手机充电。充电器支持 C2、C3、A 同时输出,功率分配规则为 60W + 22.5W(5V)

6、四口同时输出

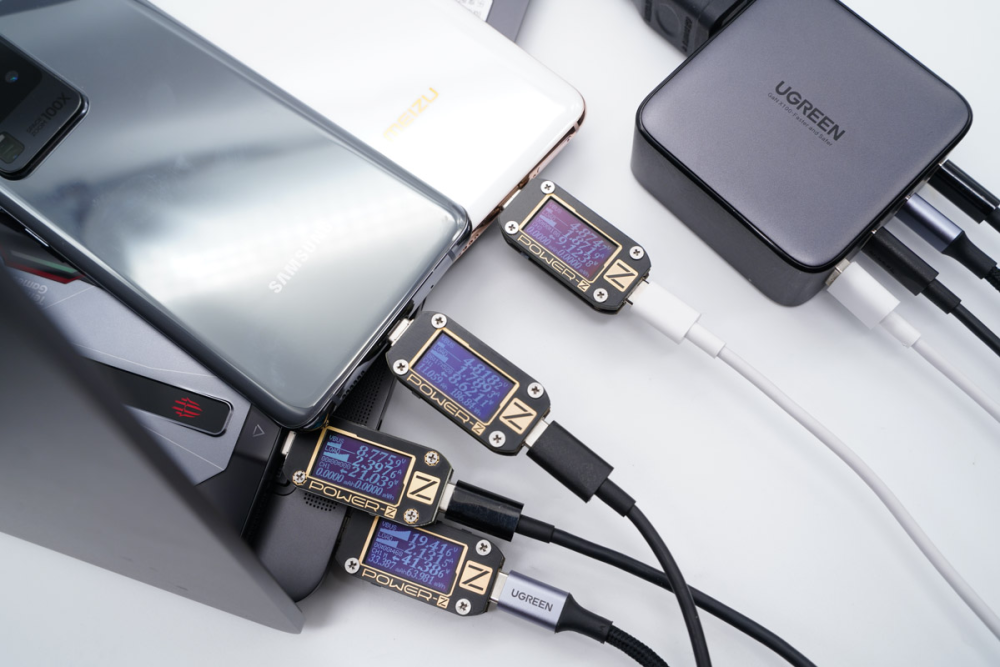

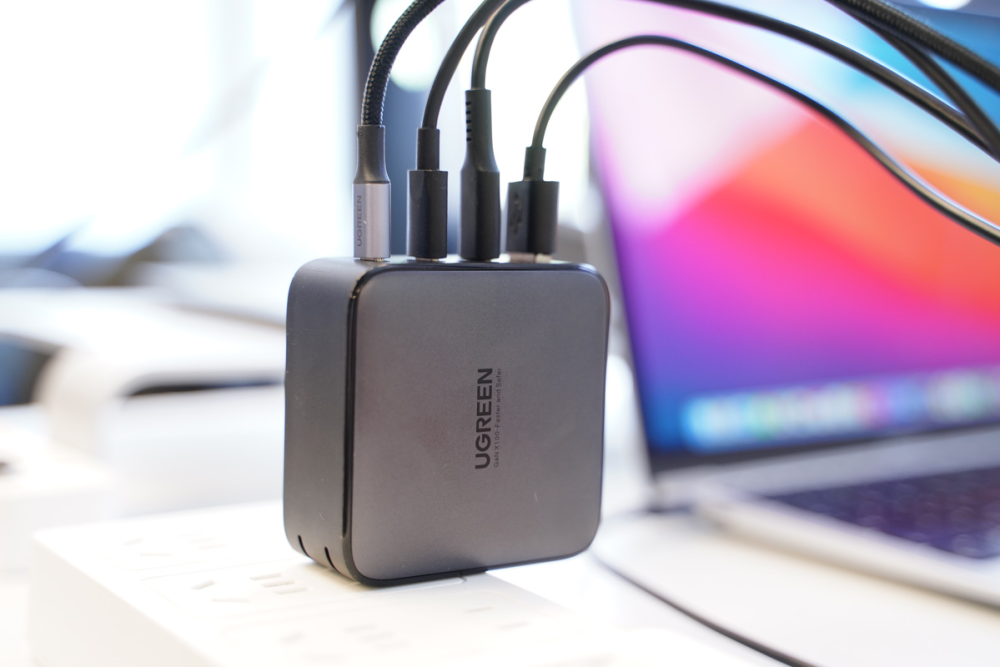

C1 为手机充电,功率为 21.03W;C2 为笔记本充电,功率为 41.38W;C3 为手机充电,功率为 8.62W;A 口为手机充电,功率为 9.12W。功率分配规则为 30W+45W+22.5W(5V)

7、充电全程实测

绿联 100W 氮化镓充电器支持最高 100W 的输出功率,可以满足绝大部分办公本的充电需求,对于 MacBook Pro 16 这样的大功率用电设备也是可以轻松满足的,所以此次加入了对 MacBook Pro 16 的充电全程测试,下面是实测结果。

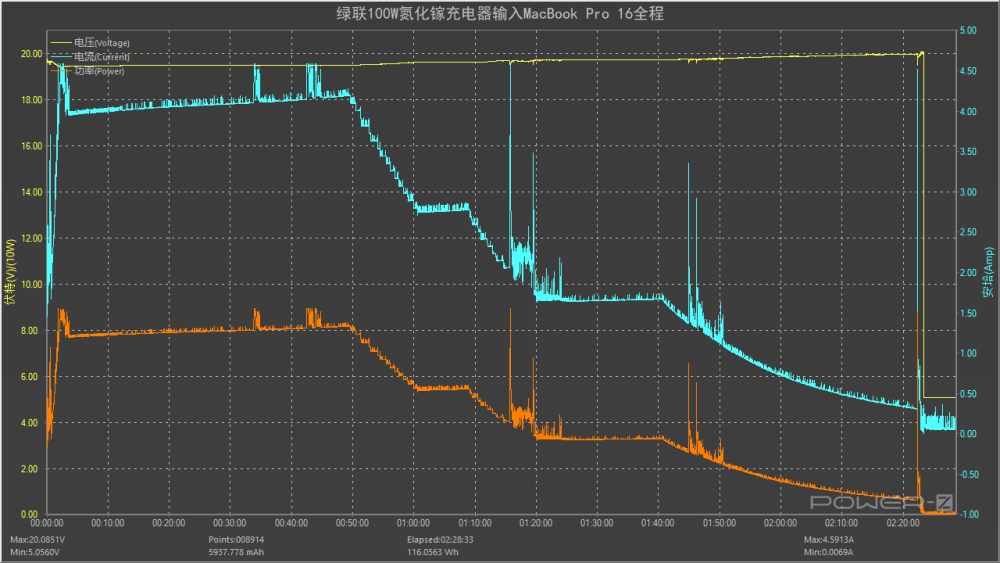

使用 USB-C1 为 MacBook Pro 16 充电,连接充电器之后功率开始上升,约 50 分钟前功率稳定在 80W 左右,随后功率开始呈阶梯式的下降状态,全程耗时约 2 小时 23 分,最高功率为 19.42V 4.59A 89.17W。

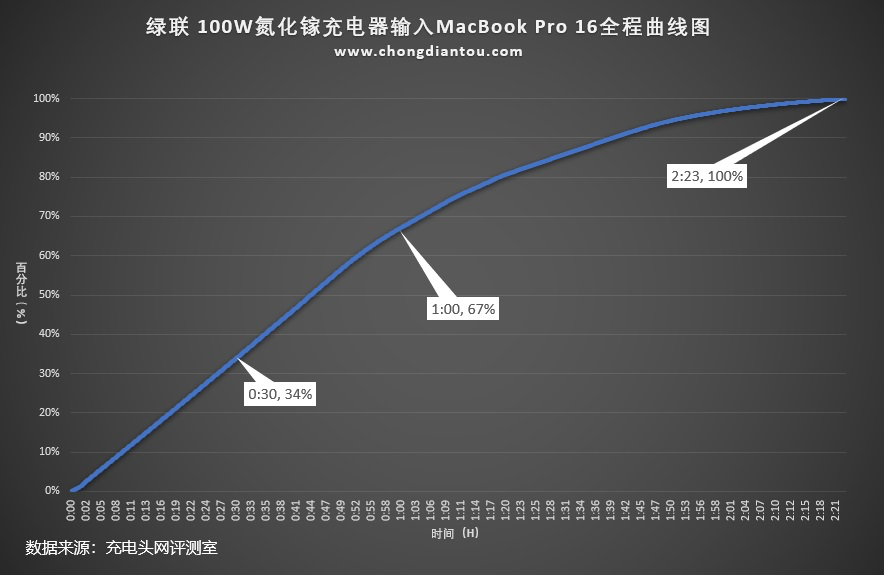

将测试数据绘制成曲线图,可以看出绿联 100W 氮化镓充电器为 MacBook Pro 16 半小时充电 34%,1 小时充电 67%,完全充满需要 2 小时 23 分。

四、其他性能测试

1、温升

测试环境:25℃的恒温箱内

测试条件:以 20V5A 100W 的功率持续满载输出 1 小时后采集温度。

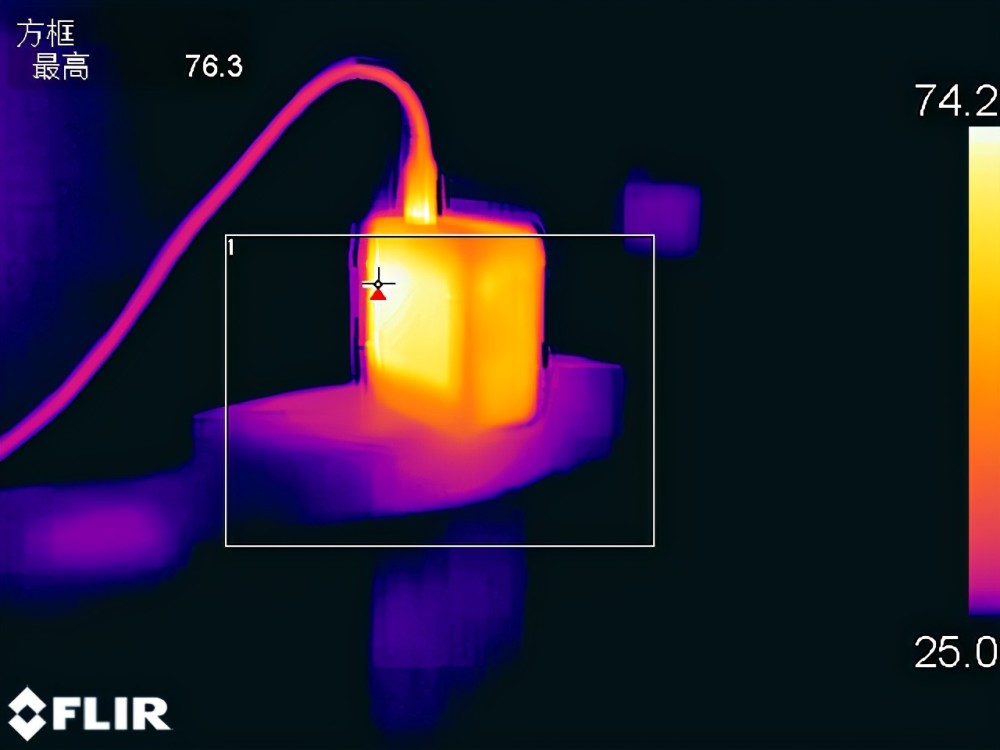

让充电器以 20V5A 100W 的功率持续满载输出 1 小时后采集到充电器表面的最高温度为 76.3℃。

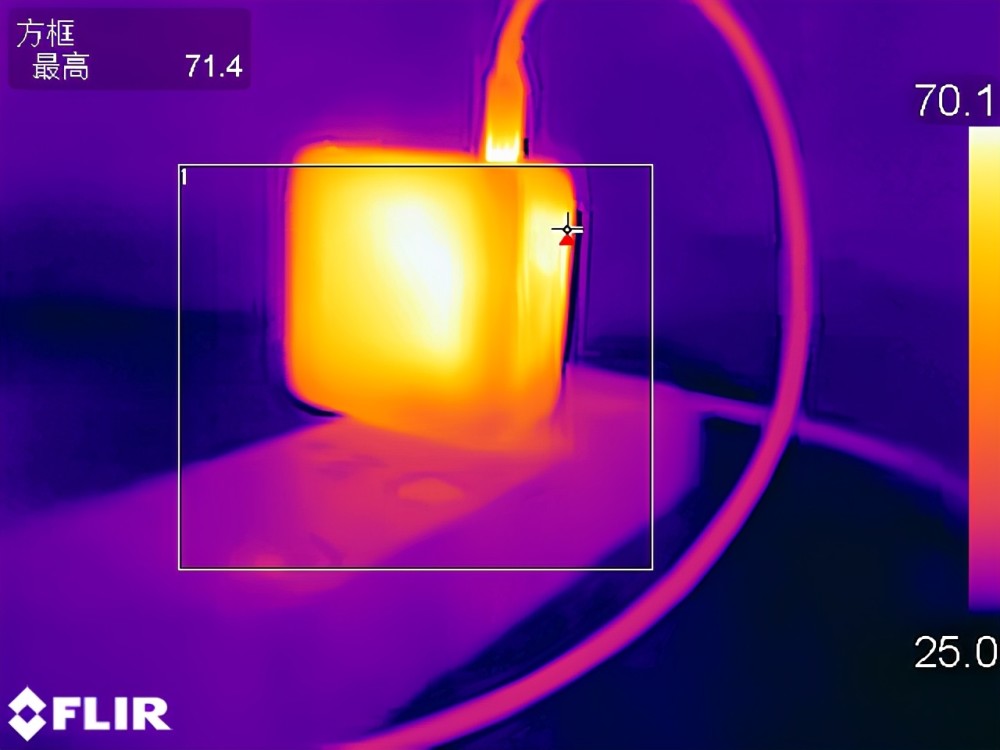

翻转至另一侧,充电器表面最高温度为 71.4℃。

2、满载稳定性

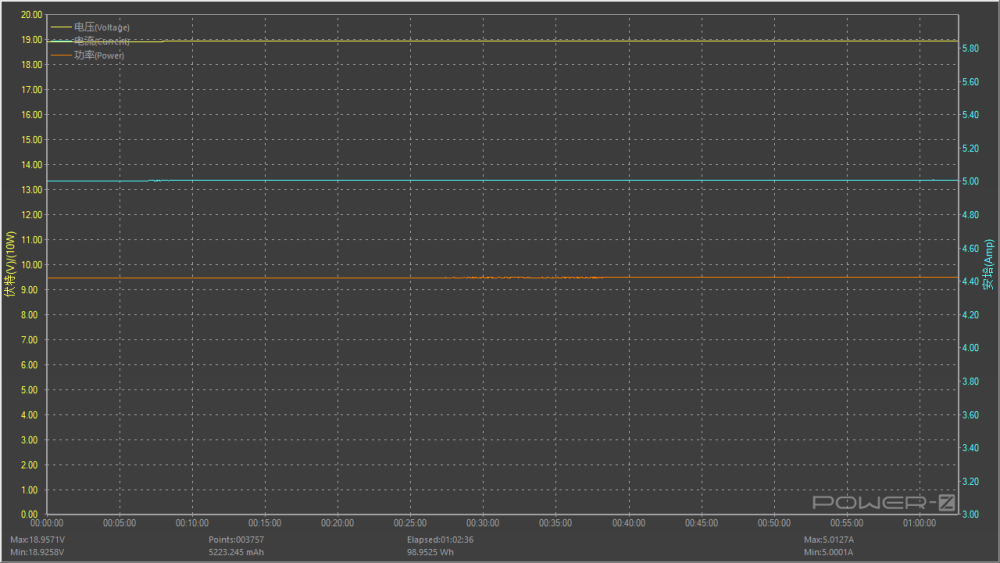

按照额定功率20V 5A 100W满载对充电器进行稳定性测试,测试时间为一小时,测试过程中电压值呈水平直线,无明显波动情况,长时间满载比较稳定。

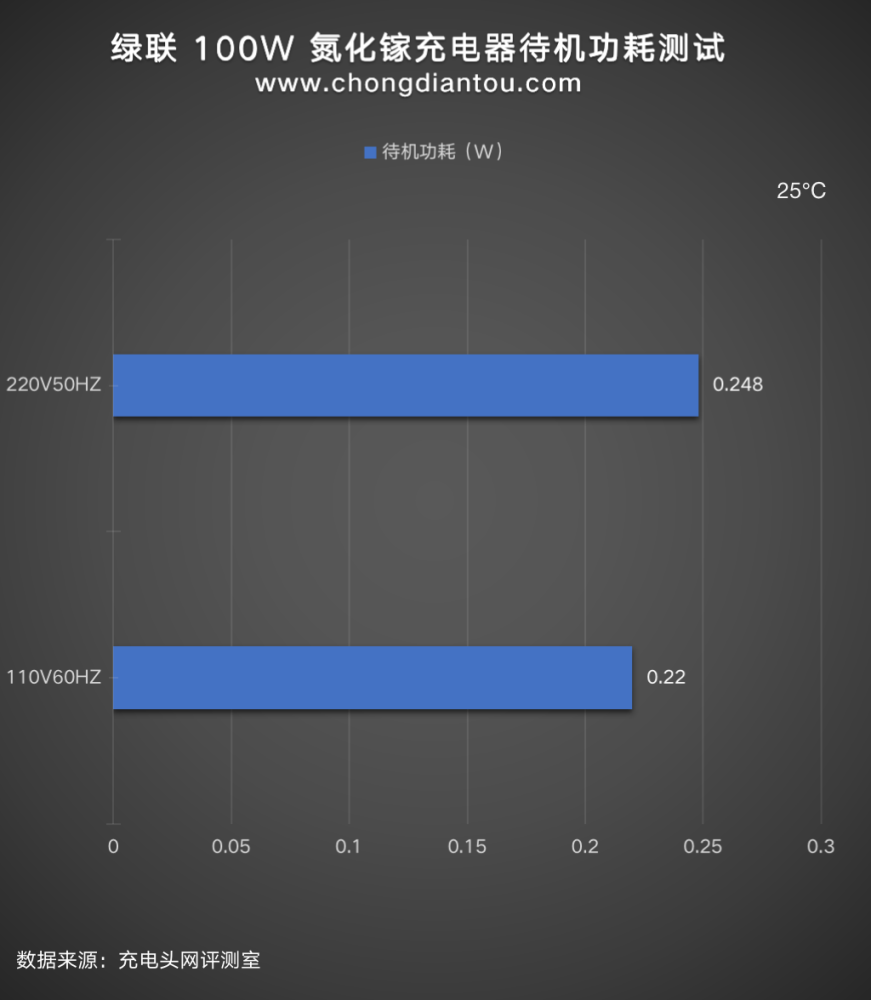

3、待机功耗

经过功率计测试,UGREEN 绿联 100W 氮化镓充电器在 220V 50Hz 的空载功耗为 0.248W,换算下来一年损耗的电能约为 2.17KW·h,若市价电为 0.6元/KW·h,则充电器一年的空载功耗约为 1.3 元左右。

110V 60Hz 时的空载功耗为 0.22W,换算下来,一年损耗的电能约为 1.92KW·h,若市价为 0.6元/KW·h,则充电器一年的空载功耗约为 1.15 元左右。

4、转换效率

加入转换效率的测试模块是想让读者了解到充电器的输入功率和输出功率差了多少,充电器本质上是一种转换设备,过程中会有损耗,以热量的形式散发出来。

我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率,但充电器从插座上汲取的功率往往要更大一些,下面是 UGREEN绿联 100W 氮化镓充电器在 220V 50Hz 和 110V 60Hz 交流输入的情况下分别进行了转换效率测试,测试结果如下:

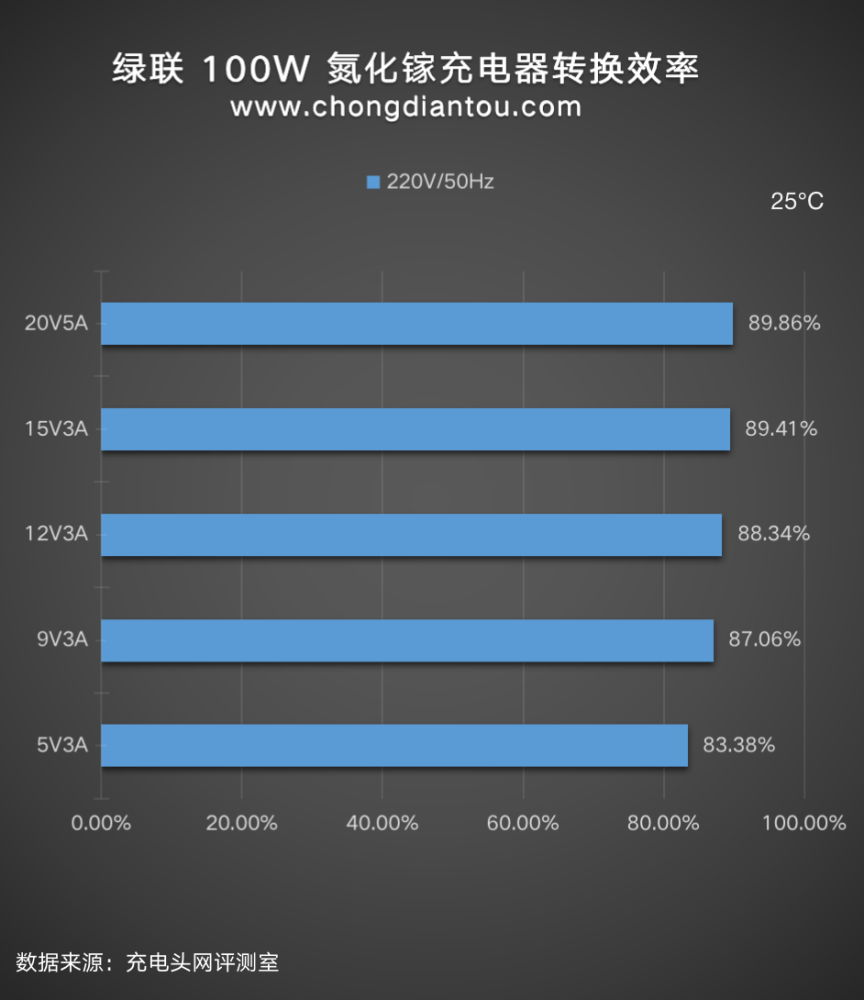

220V 50Hz 下,将 UGREEN 绿联 100W 氮化镓充电器在各个电压档位的输出功率拉满进行测试:五个档位测得插线板 AC 端输入功率和 USB 端输出功率,通过计算,可得充电器的转换效率从 83.38% 到 89.86% 不等,随输出功率增大而上升。

110V 60Hz 下,充电器的转换效率从 83.39% 到 87.48%不等。

5、纹波测试

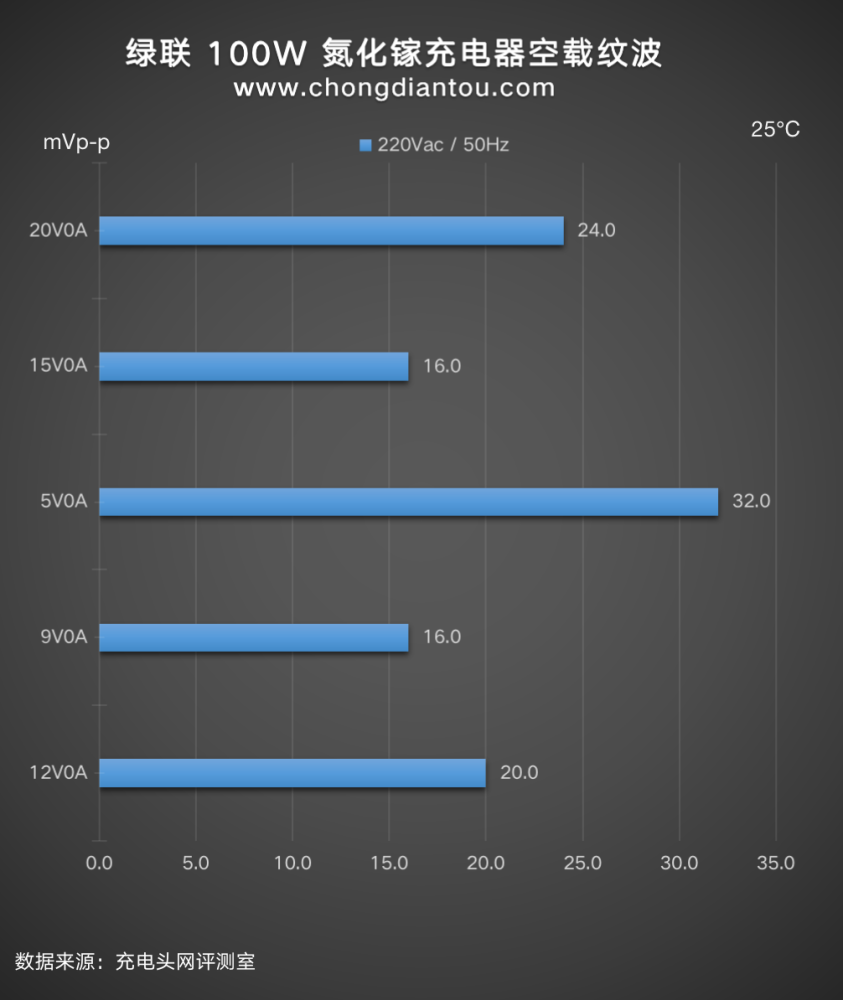

空载情况下:五个档位输出时纹波峰峰值从 16mVp-p 到 32mVp-p 不等。

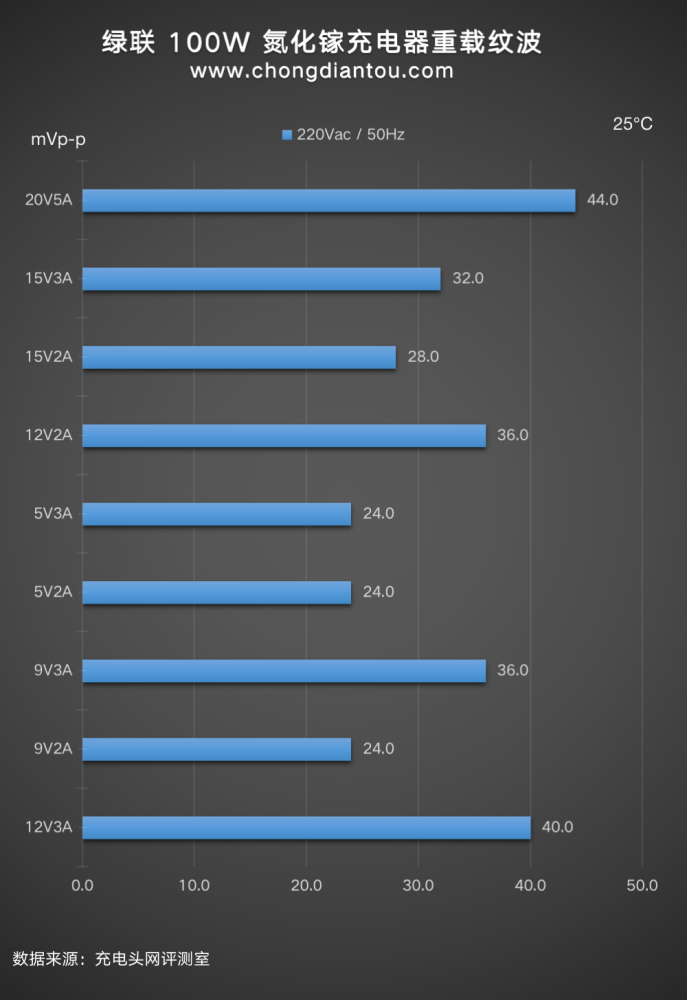

重载情况下:九个档位输出时纹波峰峰值从 24mVp-p 到 44mVp-p 不等。

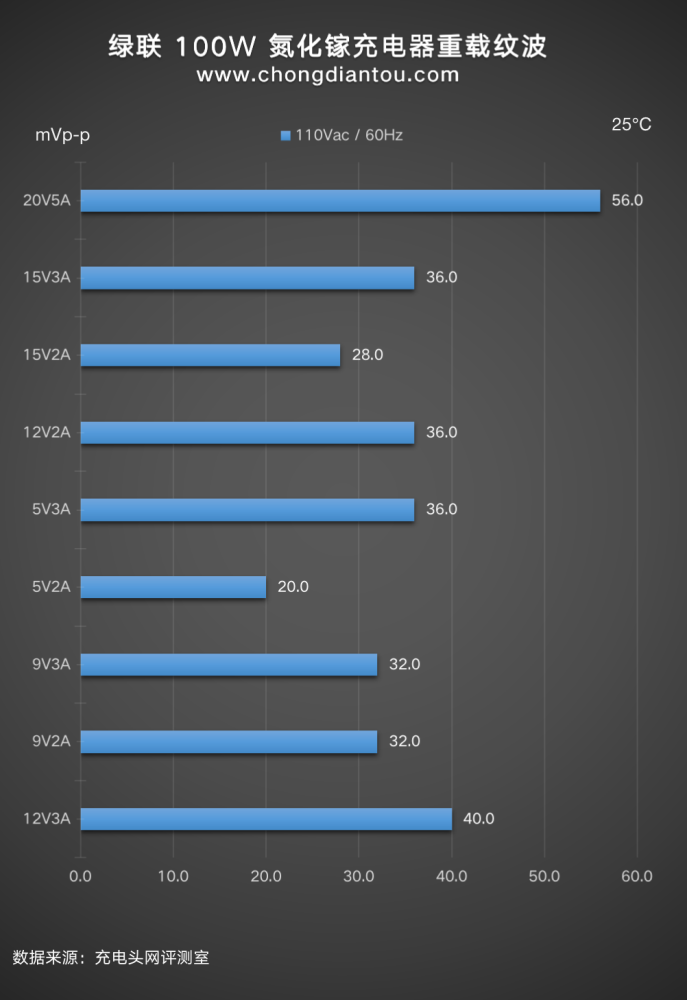

充电器在 110V 60Hz 交流输入的情况下进行了空载与重载的纹波测试,测试结果如下:

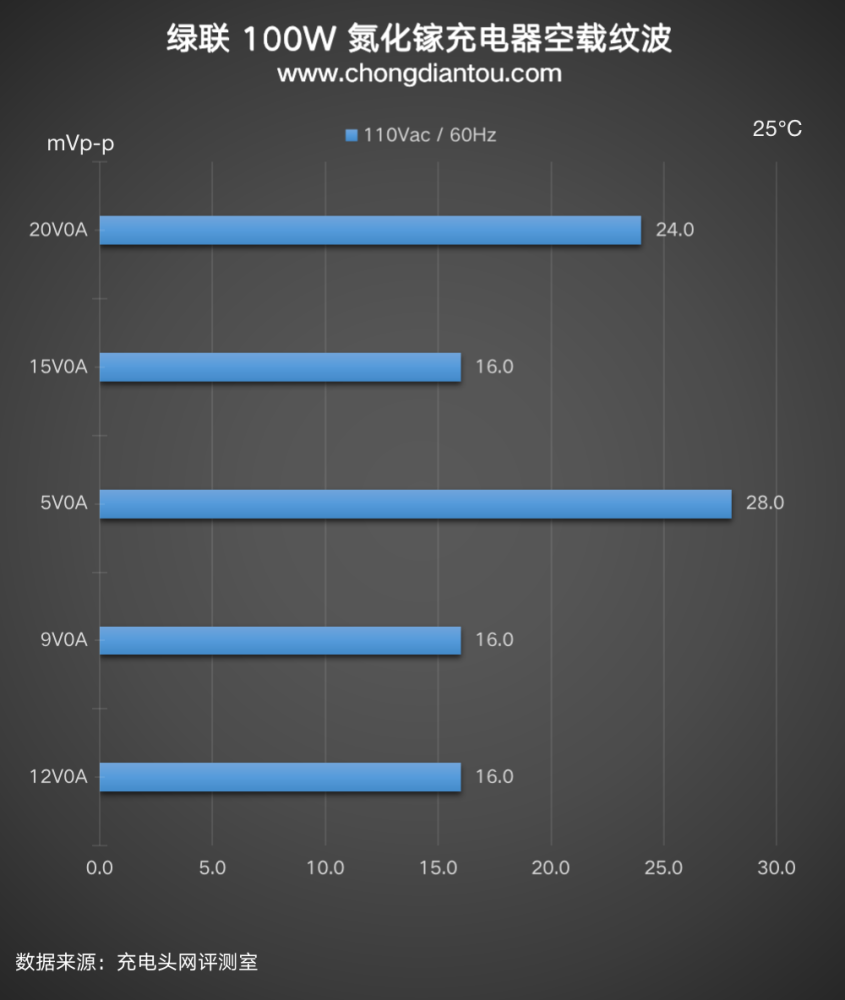

空载情况下:五个档位输出时纹波峰峰值从 16mVp-p 到 28mVp-p 不等。

重载情况下:九个档位输出时纹波峰峰值从 20mVp-p 到 56mVp-p 不等。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p,UGREEN 绿联 100W 氮化镓充电器在110V 60Hz、240V 50Hz输入电压下,所有输出功率纹波峰峰值均低于200mVp-p这个标准,表现不错。

充电头网总结

UGREEN 绿联的这款 100W 氮化镓充电器拥有 3C1A 共 4 个 USB 接口,接口类型符合当下对于 USB-C 的主流趋势,同时也保留了 1 个 USB-A 接口方便用户使用一些旧款的线材。

以前大部分用户的电子设备包含笔记本电脑和手机,但现在平板、TWS 耳机、智能手表等数码产品开始越来越多的出现在了人们的生活当中,对于这样的用户群体来说,1C1A 万金油接口数量配置已经不够用了,所以 UGREEN 绿联推出了这款 100W 氮化镓充电器。

实际测试 UGREEN 绿联 100W 氮化镓充电器单口输出时可以提供 100W、100W、22.5W、22.5W 的快充功率,多口同时输出时 USB-C3 和 USB-A属同一路输出,USB-C3 和 USB-A 单独搭配其他接口输出时均可触发 9V 以上快充,当四口同时输出时 C3 和 USB-A 共享 22.5W 输出。具体测试详情可以查看文章第三个模块。

UGREEN 绿联 100W 氮化镓充电器可以完美解决多设备的充电问题,最多支持 4 台设备同时充电,可以同时为 2 台笔记本电脑提供20V 的高压快充,适合手持多设备的用户入手。
